JY41W铜氧气专用截止阀

JY41W铜氧气专用截止阀
JY41W铜氧气专用截止阀

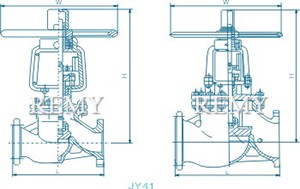

JY41W铜氧气专用截止阀 外形尺寸图

JY41W铜氧气专用截止阀 外形尺寸图

主要性能规格

型号 公称压力
PN(MPa)		 壳体试验压力Ps (MPa) 气密封试验
压力Ps (MPa)		 适用温度℃ 适用介质
水 气
JY41W-25T 2.5 3.8 2.5 2.5 常 温 氧 气
JY41W-25T 4.0 6.0 4.0 4.0

主要尺寸及重量

公称通径
DN(㎜) 		尺寸㎜ 重量
㎏
L D D1 D2 b f Z-фd D2 1 H Do h2 L1
15 130 95 65 45 16 2 4-ф14 82 10 190 100 - - 5
20 150 105 75 55 16 2 4-ф14 95 13 213 100 - - 36.5
25 160 115 85 65 16 2 4-ф14 98 15 236 125 - - 7
32 190 135 100 78 18 2 4-ф18 120 28 312 180 - - 13.5
40 200 145 110 85 18 3 4-ф18 135 20 328 160 - - 16
50 230 160 125 100 20 3 4-ф18 160 25 450 320 - - 32

主要外形尺寸、连接尺寸及重量

公称压力
PN(Mpa) 		公称通径
DN(㎜)		 尺寸㎜ 重量
㎏
L D D1 D2 D6 b Do H h2 Z-фd
1.6 15 130 95 65 45 - 14 75 110 119 4-ф14 2
20 150 110 75 55 - 14 75 110 120 4-ф14 3
25 160 115 85 65 - 14 75 116 126 4-ф14 4
32 180 135 100 78 - 15 120 143 160 4-ф18 6.1
40 200 145 110 85 - 16 120 147 168 4-ф18 8.2
50 230 160 125 100 - 16 160 172 194 4-ф18 11
65 290 180 145 120 - 18 - - - 4-ф18 28
80 310 195 160 135 - 20 - - - 8-ф18 34
100 350 210 180 155 - 20 - - - 8-ф18 43
125 400 245 210 185 - 22 - - - 8-ф18 70
150 480 280 240 210 -- 24 - - - 12-ф23 95
2.5 15 130 95 65 45 - 16 - 154 - 4-ф14 5
20 150 105 75 55 - 16 - 184 - 4-ф14 7
25 160 115 85 65 - 16 - 188 - 4-ф14 9
32 180 135 100 78 - 18 - - - 4-ф18 13
40 200 145 110 85 - 18 - 292 - 4-ф18 17
50 230 160 125 100 - 20 - - - 4-ф18 20
65 290 180 145 120 - 22 - - - 8-ф18 25
80 310 195 160 135 - 22 - - - 8-ф18 35
100 350 230 190 160 - 24 - - - 8-ф23 50
125 400 270 220 188 - 28 - - - 8-ф25 75
150 480 300 250 218 - 30 - - - 8-ф25 100
4.0 15 130 95 65 45 40 16 - - - 4-ф14 5
20 150 105 75 55 51 16 - - - 4-ф14 7
25 160 115 85 65 58 16 - - - 4-ф14 9
32 180 135 100 78 66 18 - - - 4-ф18 13
40 200 145 110 85 76 18 - - - 4-ф18 17
50 230 160 125 100 88 20 - - - 4-ф18 20
65 290 180 145 120 110 22 - - - 8-ф18 25
80 310 195 160 135 121 22 - - - 8-ф18 35
100 350 230 190 160 150 24 - - - 8-ф23 50
125 400 270 220 188 176 28 - - - 8-ф25 75
150 480 300 250 218 204 30 - - - 8-ф25 100

选购注意事项：

本网页所示JY41W铜氧气专用截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的JY41W铜氧气专用截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
