RPP【增强聚内烯】.PVDF【聚偏二氟乙烯】耐腐蚀泵系列产品技术说明

我厂专业生产RPP. PVDF两种材质四个系列【FV.FP.FVZ.FPZ】的全塑耐腐蚀离心泵.自吸泵，其中PVDF泵适用于强酸.强氧化剂.卤素.芳 .脂肪.掳化溶剂等化学介质，使用温度为-40～+120℃；RPP泵适用于强喊及一般酸喊盐类及其衍生物，使用温度为-14～+80℃.泵的传动一般提二极Y型节能电机，如需安装防爆电机，由用户提出；对流量.扬程.转速.功率如有特殊要求，我厂可以提供技术服务，满足用户要求。

泵的型号说明

22---扬程为
Z---自吸泵代号【离心泵无】
V/P---材质代号V为PVDF,P为RPP
F---单级单吸悬挂式耐腐蚀泵代号
50---进口直径为

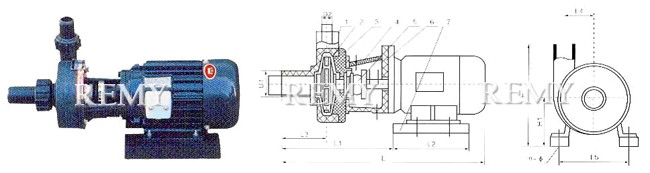

1.进口法兰. 2.泵体. 3.出口法兰. 4.叶轮. 5.后泵盖【32FP/V无】6.冷却水罩 7.机械密封 8.支架.9.底快.10.电机

FP/V系列耐腐蚀离心泵直接式安装尺寸

型号 Type	尺寸 Dimension	L	L1	L2	L3	L4	L5	h2	H	D1	D1	D2	D2	Φ1	Φ2
25FPv[D]-8A		380	150	190	48	58	160	100	200	110	90	100	75	14	14
32FPv[D]-11A		390	150	190	48	58	160	100	200	110	90	100	75	14	14
32FPv[D]-11B		415	150	190	48	58	175	110	210	110	90	100	75	14	14
40FPv[D]-20A		480	215	190	72	78	190	120	235	120	100	110	90	14	14
40FPv[D]-20B		480	215	190	72	78	190	120	235	120	100	110	90	14	14
40FPv[D]-20C		500	215	190	72	78	190	120	235	120	100	110	90	14	14
50FPv[D]-22A		540	220	190	70	89	210	130	280	155	125	120	100	14	14
50FPv[D]-22B		500	220	190	70	89	190	120	270	155	125	120	100	14	14
50FPv[D]-22C		540	220	190	70	89	210	130	280	155	125	120	100	14	14

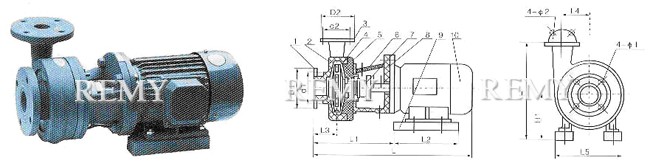

s1.进口法兰. 2.前阀盖.3.出口法兰.4.叶轮.5.泵体.6.机械密封.7.冷却水罩.8.支架.9.联轴器.10.底块.11.电机.

F P/V系列耐腐蚀离心泵联轴式安装尺寸；【65FPV80FPV】

型号 Type	尺寸 DIMENSION	L	L1	L2	L3	L4	H	h	h2	B1	B2	D1	D2	Φ	Φ1	Φ2
65FPV-25A		804	254	415	100	101	325	165	20	300	300	145	125	13	18	18
65FPV-25B		804	254	415	100	101	325	165	20	300	300	145	125	13	18	18
65FPV-25C		895	290	395	100	101	345	182	20	260	340	145	125	13	18	18
65FPV-25D		895	290	395	100	101	345	182	20	260	340	145	125	13	18	18
80FPV-30A		927	301	395	96	98	357	182	20	260	340	150	145	13	18	18
80FPV-30B		1202	292	495	96	98	415	240	20	265	360	150	145	18	18	18
80FPV-30C		1202		495	96	98	415	240	20	265	360	150	145	18	18	18
100FPV-40A		1485	460	640	99	130	460	260	20	300	390	180	160	18	18	18
100FPV-40B		1560	460	740	99	130	480	280	20	300	470	180	160	18	18	18
100FPV-40C		1560	460	740	99	130	480	280	20	300	470	180	160	18	18	18

1.进口法兰
2.泵体
3.出口法兰
4.叶轮
5.后泵盖
6.机械密封
7.冷却水罩
8.支架
9.联轴器
10.底块
11.电机

FP/V系列耐腐蚀离心泵直接式安装尺寸：

尺寸 dimension 型号 Type	L	L1	L2	L3	L4	H	h2	H2	B	B1	B2	D1	D2	N×Φ
32F P V Z(D)-11	500	300	145	150	56	270	155	25	150	120	120	Φ32	Φ25	缩节
40F P V Z(D)-18	560	320	155	115	66	300	195	30	185	136	136	110	100	4×14
50F P V Z(D)-22	585	330	180	120	76	300	200	30	190	136	136	125	110	4×16

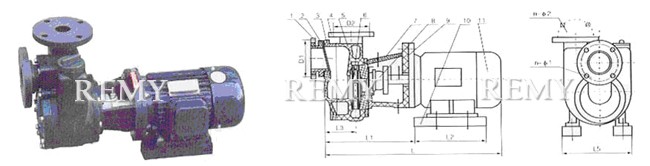

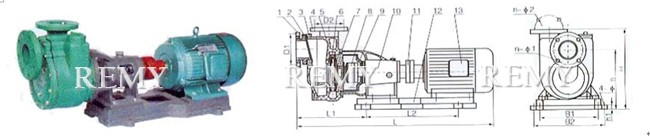

1.进口法兰
2.进水盖
3.前泵盖
4.出口法兰
5.泵体
6.叶轮
7.后泵盖
8.机械密封
9.冷却水罩
10.支架
11.联轴器
12.底块
13.电机

FP/VZ系列耐腐蚀自吸泵联轴式安装尺寸：

尺寸 dimension 型号 Type	L	L1	L2	L3	L4	H	h	h2	B1	B2	D1	D2	n	Φ	Φ1	Φ2
50F P V Z-20A	702	202	355	105	55	275	215	45	225	265	100	100	4	14	14	14
50F P V Z-20B	727	202	355	105	55	275	215	45	225	265	100	100	4	14	14	14
50F P V Z-20C	752	202	380	105	55	290	230	60	210	250	100	100	4	14	14	14
65F P V Z-25A	1034	359	415	159	70	367	262	65	300	300	145	125	4	18	18	18
65F P V Z-25B	1109	388	395	159	70	387	282	85	260	340	145	125	4	18	18	18
65F P V Z-25C	1109	388	395	159	70	387	282	85	260	340	145	125	4	18	18	18
80F P V Z-30A	1109	388	395	173	88	408	307	85	260	340	150	145	4	18	18	18
80F P V Z-30B	1249	368	495	173	88	443	342	80	265	360	150	145	4	18	18	18
80F P V Z-30C	1247	368	495	173	88	443	342	80	265	360	150	145	4	18	18	18
100F P V Z-40A	1441	450	640	205	110	465	345	80	300	390	180	160	8	18	18	18
100F P V Z-40B	1550	450	740	205	110	505	385	120	300	470	180	160	8	18	18	18
100F P V Z-40C	1550	450	740	205	110	505	385	120	300	470	180	160	8	18	18	18

产品技术性能

型号 Type	介质比重 Density(P)	流量 Flow (m3/h)	扬程 Life(m)	吸高(m) Suction Height	进出口径(mm) Inlet &Outlet Diameter	配套电机 Motor		效率(%) Efficiency	整机质量 Weight(kg)	连接形式 Connection
						型号 Type	功率 Power
25F P V (D)-8A	1.0	3	8	4	25×20		0.55	47	11/14	直接式 direct connection
32F P V (D)-11A	1.0	4	11	4	32×25	AO27122	0.75	47	11/14
32F P V (D)-11B	1.35	4	11	3.7	32×25	AO27132	1.1	47	24/27
40F P V (D)-20A	1.88	7.5	14	3.7	40×32	Y90S-2	1.5	52	31/34
40F P V (D)-20B	1.0	11	20	6	40×32	Y90S-2	1.5	52	31/34
40F P V (D)-20C	1.35	11	20	5.2	40×32	Y90L-2	2.2	52	37/40
50F P V (D)-22A	1.88	12	20	3.7	50×40	Y100L-2	3.0	53	42/45	联轴式 Shaft connection
50F P V (D)-22B	1.0	13	22	6	50×40	Y90L-2	2.2	53	39/42
50F P V (D)-22C	1.35	13	22	5.2	50×40	Y100L-2	3.0	53	42/45
65F P V (D)-25A	1.88	17.6	22	3.7	65×50	Y112M1-2	4.0	54	96/100
65F P V (D)-25B	1.0	20	25	6	65×50	Y112M1-2	4.0	54	96/100
65F P V (D)-25C	1.35	20	25	5.2	65×50	Y132S1-2	5.5	54	124/126
65F P V (D)-25D	1.88	20	25	3.7	65×50	Y132S2-2	7.5	54	130/133
80F P V (D)-30A	1.0	50	30	4	80×65	Y132S2-2	7.5	67	130/133
80F P V (D)-30B	1.35	50	30	3	80×65	Y160M1-2	11	67	190/195
80F P V (D)-30C	1.88	50	30	2.1	80×65	Y160M2-2	15	67	215/220
100F P V (D)-40A	1.0	100	40	4	100×80	Y160L-2	18.5	70	245/298
100F P V (D)-40B	1.35	100	40	3	100×80	Y200L1-2	30	70	340/350
100F P V (D)-40C	1.88	100	40	2	100×80	Y200L2-2	37	70	370/380
40FZ P V (D)-20A	1.0	11	20	6	40×32	Y90S-2	1.5	49	50/54	联轴式 Shaft connection
40FZ P V (D)-20B	1.35	11	20	5.2	40×32	Y90L-2	2.2	49	66/70
40FZ P V (D)-20C	1.88	11	20	3.7	40×32	Y100L-2	3.0	49	89/90
65F P V Z(D)-25A	1.0	20	25	6	65×50	Y112M1-2	4.0	53	96/100
65F P V Z(D)-25B	1.35	20	25	5.2	65×50	Y132S1-2	5.5	53	124/126
65F P V Z(D)-25C	1.88	20	25	3.7	65×50	Y132S2-2	7.5	53	130/133
80F P V Z(D)-30A	1.0	50	30	4	80×65	Y132S2-2	7.5	67	136/140
80F P V Z(D)-30B	1.35	50	30	3	80×65	Y160M1-2	11	67	190/196
80F P V Z(D)-30C	1.88	50	30	2.1	80×65	Y160M2-2	15	67	215/220
32F P V Z(D)-11	1.0	3.4	11	2	32×25	AO27132	0.75	47	18/20	直接式 direct connection
40F P V Z(D)-18	1.0	10	18	3.5	40×32	Y90S-2	1.5	52	30/32
50F P V Z(D)-22	1.0	16	22	4	50×40	Y90S-2	2.2	53	38/40

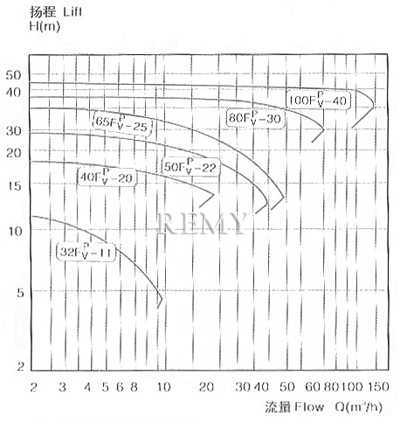

FP/V系列耐腐蚀离心泵谱图

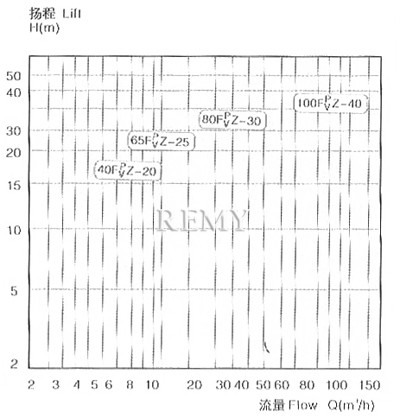

FP/V系列耐腐蚀自吸泵谱图

安装注意事项

1、泵经长途运输到达生产场地，安装前应开箱检验，泵机零部件是否完好无损，紧固件如有松动，应重新紧固，检查泵轴与电机轴的同心度，如有松动应予校正。
2、 泵体全部为RPP、PVDF树脂注塑成形，输出管路上应有支撑架或吊架，不能全靠法兰承受压力，以防变形损坏；进口管路要尽量减少管路水力损失，90°弯头不应超过两个。FP、FV型离心泵应在吸入管前端装上底阀，以保证泵在启动前泵体内充满液体；吸入管口或底阀进口应装滤网，或在进口处装一个过滤器，以防止杂物吸入泵体，保证泵能正常运转。
3、 泵体连接点螺栓要均力拧紧，进出口管连接严密，不能漏气，否则会影响抽真空，吸不出液体，或者造成流量。扬程不足等弊端。

选购注意事项：

本网页所示耐腐蚀性离心泵、自吸泵说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的耐腐蚀性离心泵、自吸泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
