直通、异径三通

直通、异径三通1

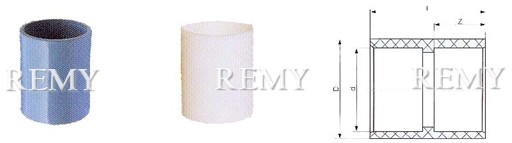

RPP、PVDF、PPH、ABS、UPVC、CPVC 直通/Two-way

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D d L Z
15 28 20 35 16
20 32 25 40 20
25 40 32 48 22
32 50 40 56 27
40 61 50 66 31
50 75 63 80 38
65 88 75 92 44
80 104 90 107 51
100 127 110 128 61
125 158 140 159 76
150 180 160 183 86
200 245 225 200 95
250 300 280 228 110
300 344 315 330 150
400 452 400 485 230
直通、异径三通2

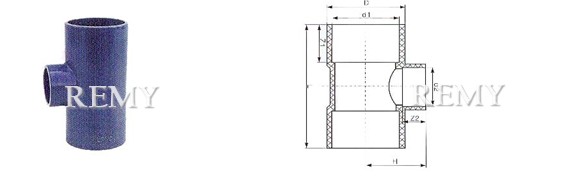

RPP、PVDF、PPH、ABS、UPVC、CPVC 异径三通/Reducing tee

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D d1 d2 H L Z2 Z1
50×25 75 63 32 59 118 22 38
100×50 127 110 63 98 202 38 61
150×100 180 160 110 149 308 61 86

选购注意事项：

本网页所示直通、异径三通样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的直通、异径三通说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
