上海日美阀门制造有限公司

ME卡套式弯头

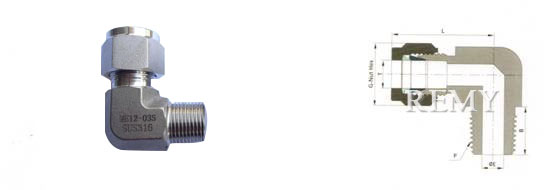

ME卡套式弯头1
T-Tube O.D PT-NPT Pipe Size (in) Basic Ordering Number E Minimum Opening L G B
6 6 6 6 1/8 1/4 3/8 1/2 -ME-06-01 -ME-06-02 -ME-06-03 -ME-06-04 4.5 4.5 4.5 4.5 31 31 35 37 14 14 14 14 10 13 14 17
8 8 8 8 1/8 1/4 3/8 1/2 -ME-08-01 -ME-08-02 -ME-08-03 -ME-08-04 4.5 6 6 6 32 32 37 38 17 17 17 17 10 13 14 17
10 10 10 10 1/8 1/4 3/8 1/2 -ME-10-01 -ME-10-02 -ME-10-03 -ME-10-04 4.5 6 7.5 7.5 37 37 37 38 19 19 19 19 10 13 14 17
12 12 12 12 12 1/8 1/4 3/8 1/2 3/4 -ME-12-01 -ME-12-02 -ME-12-03 -ME-12-04 -ME-12-06 7.5 6 9.5 9.5 9.5 40 40 40 41 45 22 22 22 22 22 10 13 14 17 19
16 16 16 16 1/4 3/8 1/2 3/4 -ME-16-02 -ME-16-03 -ME-16-04 -ME-16-06 6 9.5 11 13 43 43 43 45 24 24 24 24 13 14 17 19
18 18 1/2 3/4 -ME-18-04 -ME-18-06 11 14 45 45 30 30 17 19
20 20 1/2 3/4 -ME-20-04 -ME-20-06 11 14 50 50 32 32 17 19
22 22 3/4 1 -ME-22-06 -ME-22-08 14 18 50 50 32 32 17 19
25 25 3/4 1 -ME-25-06 -ME-25-08 14 20 55 55 40 40 17 19

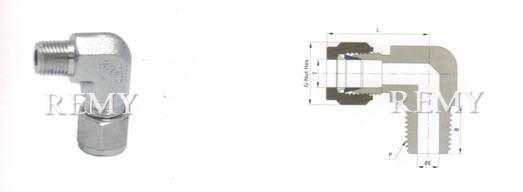

ME卡套式弯头2
T-Tube O.D PT-NPT Pipe Size (in) Basic Ordering Number E Minimum Opening L G B
1/4 1/4 1/4 1/4 1/8 1/4 3/8 1/2 -ME-2-01 -ME-2-02 -ME-2-03 -ME-2-04 4.5 4.5 4.5 4.5 31 31 35 37 14 14 14 14 10 13 14 17
3/8 3/8 3/8 3/8 1/8 1/4 3/8 1/2 -ME-3-01 -ME-3-02 -ME-3-03 -ME-3-04 4.5 6 7.5 7.5 37 37 37 38 19 19 19 19 10 13 14 17
1/2 1/2 1/2 1/2 1/8 1/4 3/8 1/2 -ME-4-01 -ME-4-02 -ME-4-03 -ME-4-04 7.5 6 9.5 9.5 40 40 40 41 22 22 22 22 10 13 14 17
1/2 3/4 -ME-4-06 9.5 45 22 19

选购注意事项：

本网页所示ME卡套式弯头样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的ME卡套式弯头说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
