法兰、闷盖

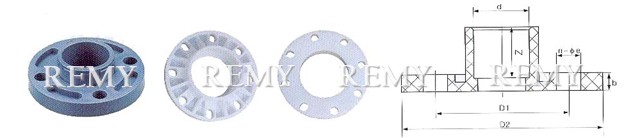

法兰

RPP、PVDF、PPH、ABS、UPVC、CPVC 法兰/Flange

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D2 d Z D1 Φe b n
15 95 20 16 65 14 13 4
20 105 25 20 75 14 17 4
25 115 32 22 85 14 18 4
32 140 40 27 100 18 20 4
40 150 50 31 110 18 20 4
50 165 63 38 125 18 25 4
65 185 75 44 145 18 25 4
80 200 90 51 160 18 26 8
100 220 110 61 180 18 28 8
125 250 140 76 210 18 30 8
150 280 160 86 240 22 30 8
200 340 225 90 295 22 30 8
250 390 280 110 350 23 30 12

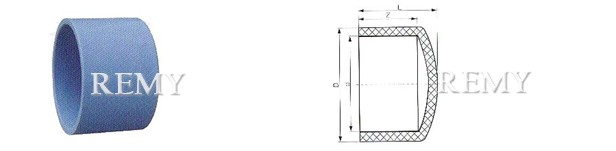

闷盖

RPP、PVDF、PPH、ABS、UPVC、CPVC 闷盖/End cap

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D d L Z
15 28 20 22 16
20 32 25 25 20
25 40 32 30 22
32 50 40 35 27
40 61 50 43 31
50 75 63 51 38
65 88 75 59 44
80 104 90 69 51
100 127 110 80 61
125 158 140 102 76
150 180 160 114 86
200 241 225 127 95
250 300 280 150 140

选购注意事项：

本网页所示法兰、闷盖样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的法兰、闷盖说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
