对焊同心.偏心异径管

对焊同心.偏心异径管
公称通径 Norminal Pipe Size DN 端部外径 Outside diameter at Bevel 中心至端面 Center to End
D1 D2 长度 End to End L
A系列SeriesA B系列 SeriesB A系列SeriesA B系列 SeriesB
20*15 26.9 25 21.3 18 38
25*20 33.7 32 26.9 25 51
25*15 33.7 32 21.3 18 51
32*25 42.4 38 33.7 32 51
32*20 42.4 38 26.9 25 51
32*15 42.4 38 21.3 18 51
40*32 48.3 45 42.4 38 64
40*25 48.3 45 33.7 32 64
40*20 48.3 45 26.9 25 64
40*15 48.3 45 21.3 18 64
50*40 60.3 57 48.3 45 76
50*32 60.3 57 42.4 38 76
50*25 60.3 57 33.7 32 76
50*20 60.3 57 26.9 25 76
65*50 76.6(73) 76 60.3 57 89
65*40 76.6(73) 76 48.3 45 89
65*32 76.6(73) 76 42.4 38 89
65*25 76.6(73) 76 33.7 32 89
80*65 88.9 89 76.1（73） 76 89
80*50 88.9 89 60.3 57 89
80*40 88.9 89 48.3 45 89
80*32 88.9 89 42.4 38 89
90*80 101.6 _ 88.9 — 102
90*65 101.6 _ 76.1（73） — 102
90*50 101.6 _ 60.3 — 102
90*40 101.6 — 48.3 _ 102
90*32 101.6 — 42.4 _ 102
100*90 114.3 108 101.6 _ 102
100*80 114.3 108 88.9 89 102
100*65 114.3 108 76.1（73） 76 102
100*50 114.3 108 60.3 57 102
100*40 114.3 108 48.3 45 102
125*100 139.7 133 114.3 108 127
125*90 139.7 _ 101.6 _ 127
125*80 139.7 133 88.9 89 127
125*65 139.7 133 76.1(73) 76 127
125*50 139.7 133 60.3 57 127
150*125 168.3 159 139.7 133 140
150*100 168.3 159 114.3 108 140
150*90 168.3 _ 101.6 _ 140
150*80 168.3 159 88.9 89 140
150*65 168.3 159 76.1(73) 76 140
200*150 219.1 219 168.3 159 152
200*125 219. 219 139.7 133 152
200*100 219. 219 114.3 108 152
200*90 219. _ 101.6 _ 152
250*200 273.0. 273 219.1 219 178
250*150 273.0 273 168.3 159 178
250*125 273.0 273 139.7 133 178
250*100 273.0 273 114.3 108 178
300*250 323.9 325 273.0 273 203
300*200 323.9 325 219.1 219 203
300*150 323.9 325 168.3 159 203
300*125 323.9 325 139.7 133 203
350*300 355.6 377 323.9 325 330
350*250 355.6 377 273.0 273 330
350*200 355.6 377 219.1 219 330
350*150 355.6 377 168.3 159 330
400*350 406.4 426 355.6 377 356
400*300 406.4 426 323.9 325 356
400*250 406.4 426 273.0 273 356
400*200 406.4 426 219.1 219 356
450*400 457.2 478 406.4 426 381
450*350 457.2 478 355.6 377 381
450*300 457.2 478 323.9 325 381
450*250 457.2 478 273.0 273 381
500*450 508.0 529 457.5 478 508
500*400 508.0 529 406.4 426 508
500*350 508.0 529 355.6 377 508
500*300 508.0 529 323.9 325 508

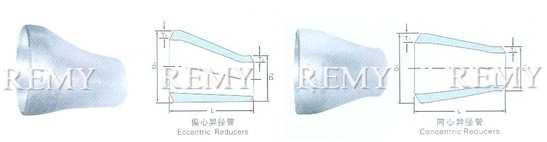

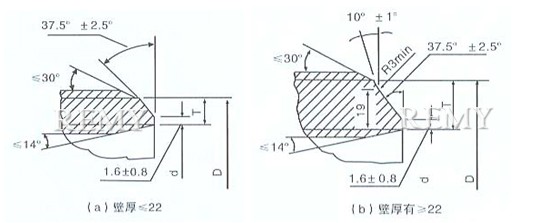

对焊同心.偏心异径管结构图
公称通径 Norminal
Pipe Size
DN		 端部外径 Outside diameter at Bevel 中心至端面 Center to End
D1 D2 长度 End to End
L
A系列SeriesA B系列 SeriesB A系列SeriesA B系列 SeriesB
550*500 559 _ 508 — 508
550*450 559 _ 457 — 508
550*400 559 _ 406 — 508
550*350 559 _ 356 — 508
600*550 610 _ 559 — 508
600*500 610 530 508 530 508
600*450 610 480 457 480 508
600*400 610 426 406 426 508
650*600 660 _ 610 — 508
650*550 660 _ 559 — 610
650*500 660 _ 508 — 610
650*450 660 _ 457 — 610
700*650 711 — 660 — 610
700*600 711 630 610 630 610
700*550 711 — 559 — 610
700*500 711 530 508 530 610
750*700 762 — 711 — 610
750*650 762 — 660 — 610
750*600 762 — 610 — 610
750*550 762 — 559 — 610
800*750 813 — 762 — 610
800*700 813 820 711 720 610
800*650 813 — 660 — 610
800*600 813 820 610 630 610
850*800 864 — 813 — 610
850*750 864 — 862 — 610
850*700 864 — 711 — 610
850*650 864 — 660 — 610
900*850 914 — 864 —— 610
900*800 914 920 813 820 610
900*750 914 — 762 — 610
900*700 914 920 711 720 610
950*900 965 — 914 — 610
950*850 965 — 864 — 610
950*800 965 — 813 — 610
950*750 965 — 762 — 610
1000*950 1016 — 965 — 610
1000*900 1016 1020 914 920 610
1000*850 1016 — 864 — 610
1000*800 1016 1020 813 820 610
1050*1000 1067 — 1016 — 610
1050*950 1067 — 965 — 610
1050*900 1067 — 914 — 610
1050*850 1067 — 864 — 610
1100*1050 1118 — 1067 — 610
1100*1000 1118 1120 1016 1020 610
1100*950 1118 — 965 — 610
1100*900 1118 1120 914 920 610
1150*1100 1168 — 1118 — 711
1150*1050 1168 — 1067 — 711
1150*1000 1168 — 1016 — 711
1150*950 1168 — 965 — 711
1200*1150 1220 — 1168 — 711
1200*1100 1220 1220 1118 1120 711
1200*1050 1220 — 1067 — 711
1200*1000 1220 1220 1016 1020 711

注：1）尽可能不采用括号内的数值 2）优先选用A系列
