上海日美阀门制造有限公司

对焊式压垫密封管接头系列

四通中间接头

四通中间接头

参照标准：JB973-77
执行标准：Q/ZB.1242

T L H S
6 76 38 17
10 90 45 19
14 108 54 27
18 120 60 32
22 128 64 36
28 144 72 41
34 166 83 50
42 184 92 60
50 208 104 70

直通终端椎管接头

直通终端椎管接头

执行标准：Q/ZB.1210.2

T d L S
10 ZG1/8〞 52 19
14 ZG1/4〞 60 24
18 ZG3/8〞 67 30
22 ZG1/2〞 73 36
28 ZG3/4〞 80 41
34 ZG1〞 93 50
42 ZG11/4〞 100 60
50 ZG11/2〞 109 65

直通穿板接头

直通穿板接头
T L S S2
6 91 17 17
10 103 22 22
14 116 30 27
18 126 36 32
22 132 41 36
28 144 50 41
34 158 55 50
42 172 65 60
50 188 75 70

弯通终端接头

弯通终端接头


参照标准：K12-22
执行标准：Q/ZB.1220.1

T d L S
14 M18×1.5 50 27
14 M20×1.5 50 27
14 G1/2〞 50 27
18 M18×1.5 51 30
18 M20×1.5 51 30
18 G1/2〞 51 30

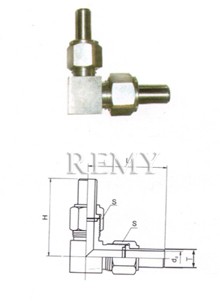

弯通中间接头

弯通中间接头

执行标准：Q/ZB.1222.2

T L H S
6 38 38 14
10 45 45 19
14 54 54 27
18 60 60 32
22 64 64 36
28 72 72 41
34 83 83 50
42 92 92 60
50 104 104 65

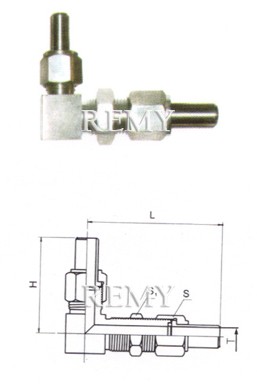

弯通穿板接头

弯通穿板接头

参照标准：JB957-77
执行标准：Q/ZB.1224

T L H S
6 68 43 17
10 76 51 22
14 88 59 27
18 95 67 32
22 105 71 36
28 111 79 41
34 122 90 50
42 137 100 60
50 150 110 65

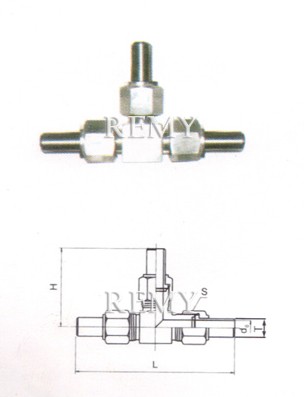

三通中间接头

三通中间接头

参照标准:JB972-77
执行标准：Q/ZB.1232

T L H S
6 76 38 17
10 90 45 19
14 108 54 27
18 120 60 32
22 128 64 36
28 144 72 41
34 166 83 50
42 184 92 60
50 208 104 70

选购注意事项：

本网页所示对焊式压垫密封管接头系列样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的对焊式压垫密封管接头系列说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
