大小头、异径大小头

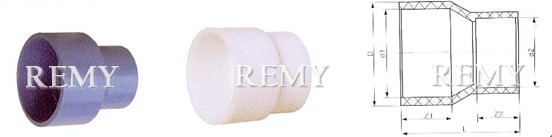

大小头、异径大小头1

RPP、PVDF、PPH、ABS、UPVC、CPVC 大小头/Reducer

公称通径
DN(mm)
Nominal diameter		 外形尺寸（mm）External dimensions
D d1 d2 L Z2 Z1
15×20 32 25 20 42 16 20
20×25 40 32 25 49 20 22
25×32 50 40 32 56 22 27
32×40 61 50 40 70 27 31
40×50 75 63 50 82 31 38
50×65 88 75 63 97 38 44
65×80 104 90 75 111 44 51
80×100 127 110 90 132 51 61
100×125 158 140 110 165 61 76
125×150 180 160 140 191 76 86
150×200 245 225 160 220 86 90
200×250 300 280 225 240 90 110
250×300 344 315 280 260 110 120
300×400 452 400 315 390 120 230

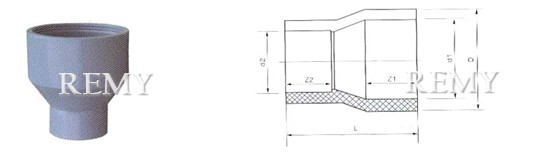

大小头、异径大小头2

RPP、PVDF、PPH、ABS、UPVC、CPVC异径大小头/Reducing reducer

公称通径
DN(mm)
Nominal diameter		 外形尺寸（mm）External dimensions
D d1 d2 L Z2 Z1
50×25 75 63 32 82 22 38
100×50 127 110 63 136 38 61
150×100 180 160 110 190 61 86

选购注意事项：

本网页所示大小头、异径大小头样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的大小头、异径大小头说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
