90°弯头、45°弯头

90°弯头、45°弯头

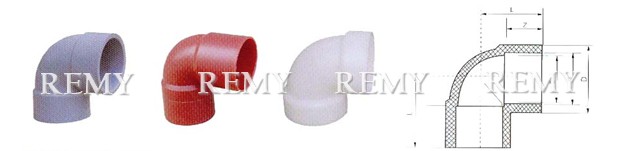

RPP、PVDF、PPH、ABS、UPVC、CPVC90°弯头/Elbow

公称通径 DN(mm)
Nominal diameter		 外形尺寸（mm）External dimensions
D d L Z
15 28 20 28 16
20 32 25 34 20
25 40 32 41 22
32 50 40 49 27
40 61 50 60 31
50 75 63 76 38
65 88 75 83 44
80 104 90 97 51
100 127 110 117 61
125 158 140 151 76
150 180 160 170 86
200 241 225 215 95
250 300 280 287 140
300 362 315 335 150
400 452 400 460 230
90°弯头、45°弯头 结构图

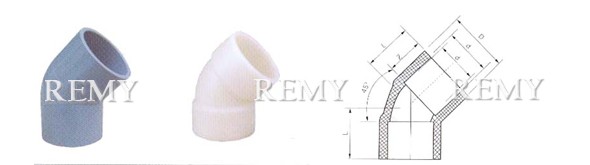

RPP、PVDF、PPH、ABS、UPVC、CPVC45°弯头/Elbow

公称通径 DN(mm)
Nominal diameter		 外形尺寸（mm）External dimensions
D d L Z
15 28 20 23 16
20 32 25 27 20
25 40 32 33 22
32 50 40 44 27
40 61 50 46 31
50 75 63 60 38
65 88 75 70 44
80 104 90 80 51
100 127 110 96 61
125 158 140 120 76
150 180 160 130 86
200 241 225 147 95
250 300 280 154 140

选购注意事项：

本网页所示90°弯头、45°弯头样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的90°弯头、45°弯头说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
