PBG型屏蔽式管道离心泵

PBG型屏蔽式管道离心泵（简称：PBG屏蔽泵），PBG型屏蔽式管道泵，并吸收了国际上屏蔽泵设计及制造的先进技术，将电机的屏蔽技术应用于流体输送领域，为适应国内市场需求而较新推出的系列化新产品。
PBG泵系列性能参数基本符合国际标准ISO2858及国家标准JB/T6878.2-93的规定。具有设计规范，通用化程度高，结构合理，性能稳定，运转低噪音，无振动等显着特点，是替代常规卧式离心泵，立式管道泵的理想产品。
PBG屏蔽泵全系列共67个品种，184个规格，其性能范围：
流量6.3~1080m3/h
扬程12.5~125m
配用电机功率0.37~160KW
转速1450r/min和2900r/min。

PBG型屏蔽式管道离心泵

PBG屏蔽泵产品特点

1、泵结构紧凑，机泵一体化，体积小。其立式结构具有安装占地面积小，运行平稳，安装无需调整。
2、泵进出口设计成规格相同法兰，且位于同一中心线上，可象阀门一样直接安装在管路上，且中心低，便于管道布置，安装特别方便。
3、泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。
4、取消传统轴封方式，避免了输送介质的外泄，因此具有完全无泄漏的显着特点。
5、用滑动轴承替代常规电机滚动轴承，使泵具有运行特别平稳，振动噪音极低。
6、安装检修方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

PBG屏蔽泵主要特点

1、 PBG型屏蔽泵因能保证完全不泄露，故可输送对人体和环境、设备有害的及价格昂贵的易泄露的液体。
2、不会吸入空气，适于真空系统及输送与空气接触发生变质的液体。
3、无油封设计，能可靠地输送一般泵难以输送的高温、高压、低温及温度压力变化大的液体。
4、轴承利用输送液体自行润滑，不需润滑油，故不污染输送液体，并免去了定期注油的麻烦。
5、泵结构合理，电机和泵同轴，体积小，重量轻，占地面积小，运行平稳，安装方便，无须调整，维修方便。
6、叶轮采用先进的水力模型，具有效率高，性能好等特点。
7、电机无冷却风扇，故运行噪音和振动都非常小。
8、泵进出口法兰的规格设计与标准阀门相同，且位于同一中心线上，中心低，便于管道布置，泵房设计也更为合理，实用。
9、零部件的标准化、系统化程度高。
10、电机及接线盒均采用防水防爆结构，可在户外安全使用。
11、可根据使用要求，即流量和扬程的需要进行泵的串、并联运行方式。
12、新采用的石墨轴承，具有耐磨性能高、磨擦系数低、不老化、抗泥沙等优点。
13、电机顶部设有自动排气阀，当水泵使用时只要打开进水阀门，松开排气阀边上的气嘴，泵体及电机内的空气就会自动从电机顶部的自动排气阀内自动排出。排气后又会自动立刻关闭，不会使介质流出泵外，能确保水泵的正常运行，而且在使用过程中，管路内如有空气进入，它都能自动将其排出，该功能使泵在使用过程中都无需专人经常去打开阀门排气，极大的降低了正常使用成本与人力。
14、独特的便拆式结构使泵在正常的使用维护中，如除水垢、检查石墨轴承的磨损度时，只需拆开电机壳与电机下端上的连接螺丝，在电机壳的顶出螺丝孔内，顶出电机与定子组件部分，因此维护与定期检查极为方便。
15、全保型电气控制箱：该项为选配件，配合电机内预埋的热保护器、缺水探头、漏水探头、可起到屏蔽电机的全方位保护。一、过热保护，电机温度超过设定值时会自动停止电机；二、缺水保护，当电机内循环水缺水时不能起动电机，在运行时内部如果缺水就会停止电机，有水时又会自动开启电机；三、漏水保护，当有水漏进电机内时就会立即断电停止电机；四、漏电保护，当出现漏电情况时就会立即断电停止电机。

PBG屏蔽泵主要用途

1、PBG、PBGD型屏蔽泵供输送清水及物理化学性质类似于清水的其它液体之用，使用介质温度-30℃—+90℃。特别适用于工业和城市给排水，消防增压，高层建筑增压送水，园林喷灌，远距离输送，暖通制冷循环，浴室等冷暖水循环增压及设备配套。
2、PBGR热水型屏蔽泵供输送介质温度较高场合，适用介质温度-30℃—+160℃。主要适用于能源、冶金、化工、纺织、造纸及宾馆、饭店、浴室等部门。
3、PBGH防腐型屏蔽泵供输送不含固体颗粒，适用于石化、化工、冶金、电力、造纸、食品、制药、科研院校和合成纤维等部门。
4、PBGN逆循环型屏蔽泵，供输送也液化气、易气化的介质。

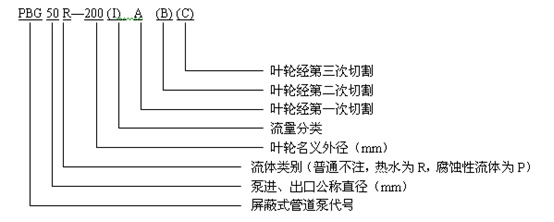

PBG屏蔽泵型号意义

PBG屏蔽泵结构说明

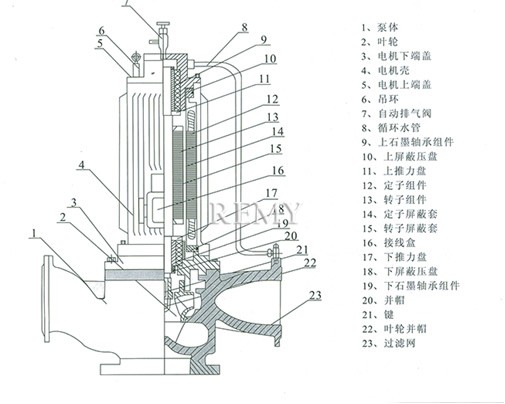

PBG型屏蔽泵的结构见图。该泵又称电泵为机泵一体结构，整机主要有泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。泵为立式单级单吸离心式，进出口在同一水平轴线上，进出口径规格相同可直接像阀门一样安装在管路的任何部位上，安装在管路的任何部位上，安装极为方便，占地面积省。泵通过联接体与电机成一体，轴承采用进口石墨浸渍树脂复合轴承，电机定转子各有屏蔽套进行封闭隔离。轴承采用泵送液体本身作为润滑剂及冷却液，具有设计合理、运行可靠的特点。泵设有底座，可直接安装在地基上，也可带联接板加装隔振器或隔振垫安装。
泵的顶部设有自动排气阀，能起自动排除空气，但不会漏出介质功能。泵的出水口与电机的上盖板上连接着循环管，泵启动后在输送介质的同时也能将一部分介质经循环管进入电机部分，然后流回进水口，起冷却电机及润滑轴承的功能。独特的便拆式结构使泵在正常的使用维护中，如除水垢、检查石墨轴承的磨损度时，只需拆开电机壳与电机下端盖上的连接螺丝，在电机壳的顶出螺丝孔内，顶出电机与定子组件部分，因此维护与定期检查极为方便。详见后面安装方式图示。

PBG屏蔽泵材质（材质设计也可按用户需求，特殊配置）

序号	零件名称	冷热水	腐蚀性流体
1	泵体	Ht200，Zg25	1Cr18Ni9Ti
2	上端盖	3Cr13，Ht200，Zg25	1Cr18Ni9Ti
3	叶轮	Ht200，Zg25	1Cr18Ni9Ti
4	下端盖	3Cr13，Ht200，Zg25	1Cr18Ni9Ti
5	电机壳体	Ht200，Zg25	1Cr18Ni9Ti
6	屏蔽套、屏蔽压盘	0Cr17Ni4Mo2	0Cr19Ni11
7	轴承	石墨浸渍呋喃树脂	石墨浸渍呋喃树脂
8	轴套、推力盘	1Cr18Ni9Ti+镍基合金	1Cr18Ni9Ti，0Cr17rNi14m等+镍基合金，司太立合铸等
9	其他接液部	Ht200，0Cr17Ni4Mo2	1Cr18Ni9Ti
10	非接液部	Ht200，20	Ht200，20

PBG屏蔽泵性能参数表I

型号	流量Q		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
型号	m3/h	l/s	扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	1450	0.55	3.5	32
40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	1450	0.37	3.5	32
40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	1450	1.1		34
40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	1450	0.75	3.5	33
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	3.5	47
40-160A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	3.5	43
40-160B	3.7 5.5 7.0	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	3.5	38
40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4.0	3.5	74
40-200A	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3.0	3.5	62
40-200B	3.7 5.3 7.0	1.05 1.47 1.94	38 36 34.5	29	2900	2.2	3.5	52
40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	3.5	105
40-250A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	3.5	98
40-250B	3.8 5.5 7.2	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4.0	3.5	77
40-100(Ⅰ)	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	1450	1.1	3.5	34
40-100(Ⅰ)A	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	1450	0.75	3.5	32
40-125(Ⅰ)	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	1450	1.5	3.5	38
40-125(Ⅰ)A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	1450	1.1	3.5	33
40-160(Ⅰ)	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3.0	3.5	56
40-160(Ⅰ)A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	3.5	47
40-160(Ⅰ)B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	3.5	43
40-200(Ⅰ)	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	3.5	85
40-200(Ⅰ)A	8.3 11.7 15.3	2.31 3.25 4.25	45 44 42	37 45 45	2900	4.0	3.5	75
40-200(Ⅰ)B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3.0	3.5	63
40-250(Ⅰ)	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	3.5	145

PBG屏蔽泵性能参数表II

型号	流量Q		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
型号	m3/h	l/s	扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
40-250(Ⅰ)A	8.2 11.6 15.2	2.28 3.22 4.22	71 70 68	38	2900	7.5	3.5	95
40-250(Ⅰ)B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	3.5	94
40-250(Ⅰ)C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	3.5	88
50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	1450	1.1	3.5	36
50-100A	8 11 14.5	2.22 3.05 4.03	11 10 9	60	1450	0.75	3.5	35
50-125	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	1450	1.5	3.5	43
50-125A	8 11 14.5	2.22 3.06 4.03	17 16 14	57	1450	1.1	3.5	38
50-160	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3.0	3.5	59
50-160A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	3.5	51
50-160B	7.3 10.4 13.5	2.03 2.89 3.75	23 22 20.5	50	2900	1.5	3.5	47
50-200	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	3.5	101
50-200A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4.0	3.5	80
50-200B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3.0	3.5	68
50-250	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	3.5	160
50-250A	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	7.5	3.5	115
50-250B	7.6 10.8 14	2.11 3.0 3.89	51.4 60 58	37	2900	7.5	3.5	114
50-250C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	3.5	108
50-100(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	1450	1.5	3.8	41
50-100(Ⅰ)A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	1450	1.1	3.8	36
50-125(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	1450	3.0	3.8	56
50-125(Ⅰ)A	15.6 22.3 29	4.33 6.49 8.1	17 16 13.6	58 66 65	1450	2.2	3.8	48
50-160(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	1450	4.0	3.8	72
50-160(Ⅰ)A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	1450	4.0	3.8	71
50-160(Ⅰ)B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	1450	3.0	3.8	59
50-200(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	3.8	108

PBG屏蔽泵的性能参数表III

型号	流量Q		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
型号	m3/h	l/s	扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
50-200(Ⅰ)A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	3.8	107
50-200(Ⅰ)B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	3.8	100
50-250(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15.0	3.8	175
50-250(Ⅰ)A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11.0	3.8	165
50-250(Ⅰ)B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 48 54	2900	11.0	3.8	165
50-315(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30.0	3.8	310
50-315(Ⅰ)A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22.0	3.8	245
50-315(Ⅰ)B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	3.8	215
50-315(Ⅰ)C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15.0	3.8	195
65-100	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	1450	1.5	3.8	46
65-100A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	1450	1.1	3.8	41
65-125	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	1450	3.0	3.8	58
65-125A	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	1450	2.2	3.8	49
65-160	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	1450	4.0	3.8	75
65-160A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	1450	4.0	3.8	75
65-160B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	1450	3.0	3.8	63
65-200	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	3.8	107
65-200A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	3.8	107
65-200B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	3.8	100
65-250	17.5 235 32.5	486 6.94 9.03	82 80 76.5	39 50 52	2900	15.0	3.8	180
65-250A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11.0	3.8	170
65-250B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11.0	3.8	170
65-315	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30.0	3.8	320
65-315A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22.0	3.8	255
65-315B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	3.8	225

PBG屏蔽泵性能参数表IV

型号	流量Q		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
型号	m3/h	l/s	扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
65-315C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15.0	3.8	205
65-100(Ⅰ)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	1450	3.0	4.2	63
65-100(Ⅰ)A	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	1450	2.2	4.2	53
65-125(Ⅰ)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	1450	5.5	4.2	99
65-125(Ⅰ)A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	1450	4.0	4.2	78
65-160(Ⅰ)	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	1450	7.5	4.2	103
65-160(Ⅰ)A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	1450	7.5	4.2	103
65-160(Ⅰ)B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	1450	5.5	4.2	97
65-200(Ⅰ)	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15.0	4.2	176
65-200(Ⅰ)A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 57	2900	11.0	4.2	166
65-200(Ⅰ)B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	4.2	114
65-250(Ⅰ)	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22.0	4.2	235
65-250(Ⅰ)A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	4.2	205
65-250(Ⅰ)B	30 43.3 56	8.3 12.0 15.0	62 60 54	58	2900	15.0	4.2	180
65-315(Ⅰ)	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37.0	4.2	350
65-315(Ⅰ)A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30.0	4.2	355
65-315(Ⅰ)B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30.0	4.2	335
65-315(Ⅰ)C	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22.0	4.2	270
80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	1450	3.0	4.2	63
80-100A	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	1450	2.2	4.2	54
80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	1450	5.5	4.2	99
80-125A	31.3 45 58	8.7 12.4 16.4	17.5 16 13.6	66 71 69	1450	4.0	4.2	79
80-160	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	1450	7.5	4.2	105
80-160A	32.7 46.7 61	9.1 13.0 165.9	30.6 28 24	62 70 69	1450	7.5	4.2	105
80-160B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	1450	5.5	4.2	98

PBG屏蔽泵性能参数表V

型号	流量Q		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
型号	m3/h	l/s	扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
80-200	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15.0	4.2	175
80-200A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11.0	4.2	165
80-200B	50.5 43.5 56.6	8.5 12.1 15.7	40.5 38 33.4	65	2900	7.5	4.2	115
80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22.0	4.2	240
80-250A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	4.2	210
80-250B	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15.0	4.2	185
80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37.0	4.2	355
80-315A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30.0	4.2	340
80-315B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30.0	4.2	340
80-315C	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22.0	4.2	275
80-100(Ⅰ)	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	1450	5.5	5.5	108
80-100(Ⅰ)A	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	1450	4.0	5.5	87
80-125(Ⅰ)	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	1450	11.0	4.2	163
80-125(Ⅰ)A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	1450	7.5	4.2	113
80-160(Ⅰ)	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	1450	15.0	4.2	184
80-160(Ⅰ)A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	1450	11.0	5.5	174
80-160(Ⅰ)B	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	1450	11.0	5.5	174
80-200(Ⅰ)	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	1450	22.0	5.5	251
80-200(Ⅰ)A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	1450	18.5	5.5	220
80-200(Ⅰ)B	61 87 112	16.9 24.2 31.4	41 38 32	71	1450	15.0	5.5	198
100-100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	1450	5.5	5.5	113
100-100A	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	1450	4.0	5.5	91
100-125	70 100 130	19.4 27.8 36.4	23.5 20 14	70 76 65	1450	11.0	5.5	169
100-125A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	1450	7.5	5.5	118
100-160	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	1450	15.0	5.5	191

PBG屏蔽泵性能参数表VI

型号	流量Q		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
型号	m3/h	l/s	扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
100-160A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	1450	11.0	5.5	181
100-160B	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	1450	11.0	5.5	181
100-200	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	1450	22.0	5.5	245
100-200A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	1450	18.5	5.5	215
100-200B	61 87 113	16.9 24.2 31.4	41 38 32	71	1450	15.0	5.5	193
125-100	96 160 192	26.7 44.4 53.3	13 12.5 12	82	1450	11.0	5.5	180
125-100A	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	1450	7.5	5.5	125
125-125	96 160 192	26.7 44.4 53.3	22.6 20 17	80	1450	15.0	5.5	220
125-125A	86 143 172	23.9 39.7 47.8	18 16 13.6	77	1450	11.0	5.5	210
125-160	96 160 192	26.7 44.4 53.3	36 32 28	78	1450	22.0	5.5	265
125-160A	90 150 180	25 41.7 50	31.5 28 24.5	76	1450	18.5	5.5	230
125-160B	83 138 166	21.7 38.3 46.1	27 24 21	73	1450	15.0	5.5	215
125-200	96 160 192	26.7 44.4 53.3	55 50 46	77	1450	37.0	5.5	395
125-200A	90 150 180	25 41.7 50	48.5 44 40.4	76	1450	30.0	5.5	380
125-200B	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	1450	22.0	5.5	320
150-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.5	68 78 78	1450	15.0	5.0	265
150-200A	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11.0	5.0	244
150-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	5.0	300
150-250A	129 184.4 240	35.8 51.0 66.7	18.5 17 14.4	72 78 76	1450	15.0	5.0	262
150-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11.0	5.0	241
150-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30.0	5.5	410
150-315A	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22.0	5.5	335
150-315B	121 173 225	33.6 48.1 62.5	25 24 21	76	1450	18.5	5.5	315
150-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45.0	5.5	490
150-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37.0	5.5	454

PBG屏蔽泵性能参数表VII

型号	流量Q		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
型号	m3/h	l/s	扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
150-400B	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30.0	5.5	435
150-400C	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22.0	5.5	365
200-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15.0	5.0	265
200-200A	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11.0	5.0	244
200-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	5.0	305
200-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15.0	5.0	267
200-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11.0	5.0	246
200-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 78	1450	30.0	5.5	417
200-315A	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22.0	5.5	342
200-315B	121 173 225	33.6 48.1 62.5	25 24 21	76	1450	18.5	5.5	322
200-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45.0	5.5	498
200-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37.0	5.5	462
200-400B	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30.0	5.5	443
200-400C	112 160 208	31.3 44.4 57.8	34 32 28	71	1450	22.0	5.5	373
200-200(Ⅰ)	208 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22.0	5.5	382
200-200(Ⅰ)A	250 358 465	69.4 99.4 129.2	10.7 10 8.5	68 78 77	1450	18.5	5.5	364
200-250(Ⅰ)	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30.0	5.5	475
200-250(Ⅰ)A	250 358 465	69.4 99.4 129.2	18 16 11.2	73 78 70	1450	22.0	5.5	405
200-250(Ⅰ)B	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	5.5	387
200-315(Ⅰ)	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55.0	5.5	675
200-315(Ⅰ)A	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45.0	5.5	560
200-315(Ⅰ)B	242 346 450	242 346 450	27 247 19.5	78	1450	37.0	5.5	535
200-400(Ⅰ)	280 400 520	280 400 520	54.5 50 39	75 81 77	1450	75.0	5.5	830
200-400(Ⅰ)A	262 374 486	262 374 486	48 44 34	80	1450	75.0	5.5	830
200-400(Ⅰ)B	242 346 450	242 346 450	41.4 30 29.6	78	1450	55.0	5.5	685

PBG屏蔽泵性能参数表IIX

型号	流量Q		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
型号	m3/h	l/s	扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量 M	重量㎏
200-400(Ⅰ)C	224 320 416	224 320 416	34.9 32 25	76	1450	45.0	5.5	580
300-235	480 720 900	480 720 900	20 18 15.5	77 81 74	970	55.0	6.0	1120
300-235A	438 657 821	438 547 821	16.5 15 13	75 79 72	970	45.0	6.0	1030
300-235B	400 600 750	400 600 750	14 12.5 11	73 77 70	970	37.0	6.0	890
300-300	480 720 900	480 720 900	31 28 25	77 81 77	970	75.0	6.0	1350
300-300A	444 666 833	444 666 833	26.5 24 21.5	76 80 76	970	75.0	6.0	1350
300-300B	415 623 779	415 623 779	23 21 18.2	79	970	55.0	6.0	1170
300-380	480 720 900	133.3 200 250	48 44 34	84	970	132.0	6.0	1900
300-380A	444 666 833	12.3 185 231.1	41.4 38 30	80	970	110.0	6.0	1700
300-380B	409 614 767	113.6 170.6 213.4	35 32 25	780	970	90.0	6.0	1530
300-235(Ⅰ)	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82	970	160.0	6.0	1680
300-235(Ⅰ)A	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80	970	132.0	6.0	1440

说明：
1、切割型：即A型、B型、C型，其安装尺寸L、A、C2×B2及进出口法兰尺寸均同等于基本型。
2、外形尺寸H、B将根据配用电机功率变化有所变化。
3、个别规格实际尺寸有可能会有所变动。

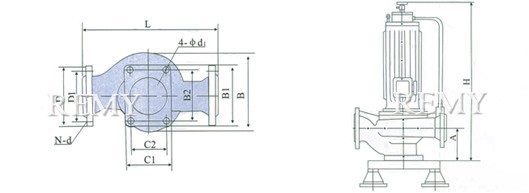

PBG屏蔽泵外形及安装尺寸表 I

注：
1、切割型：即A型、B型、C型，其安装尺寸L、A、C2×B2及进出口法兰尺寸与基本型一致。
2、外形尺寸H，将根据配用电机功率有所变化。
3、随着本公司技术的进步，个别规格尺寸有可能会有所变动，本公司保留修改的权利，如有变动，怒不另行通知。

序号	型号	外形尺寸			安装尺寸			安装尺寸
序号	型号	L	B	C1×B1	A	C2×B2	4-d1	D	D1	N-d
1	PBG20-110	260	230	80×110	55	50×80	4-ф12	G3/4	/	/
2	PBG20-160	300	230	90×130	65	60×100	4-ф14	G3/4	/	/
3	PBG25-110	260	230	80×110	60	50×80	4-ф14	ф115	ф85	4-ф14
4	PBG25-125	260	230	80×110	75	50×80	4-ф14	ф115	ф85	4-ф14
5	PBG25-160	300	270	90×130	65	60×100	4-ф14	ф115	ф85	4-ф14
6	PBG32-125	260	230	90×130	72	60×100	4-ф14	ф140	ф100	4-ф18
7	PBG40-100	260	230	100×150	85	70×120	4-ф14	ф150	ф110	4-ф18
8	PBG40-125	280	230	100×150	85	70×120	4-ф14	ф150	ф110	4-ф18
9	PBG40-160	320	270	100×150	90	70×120	4-ф14	ф150	ф110	4-ф18
10	PBG40-200	340	330	120×170	95	80×130	4-ф14	ф150	ф110	4-ф18
11	PBG40-250	400	405	120×170	95	80×130	4-ф14	ф150	ф110	4-ф18
12	PBG40-100(I)	300	230	120×170	90	80×130	4-ф14	ф150	ф110	4-ф18
13	PBG40-125(I)	300	240	120×170	90	80×130	4-ф14	ф150	ф110	4-ф18
14	PBG40-160(I)	340	300	120×170	95	80×130	4-ф14	ф150	ф110	4-ф18
15	PBG40-200(I)	360	350	120×170	95	80×130	4-ф14	ф150	ф110	4-ф18
16	PBG40-250(I)	440	430	140×200	105	100×160	4-ф18	ф150	ф110	4-ф18
17	PBG50-100	290	230	100×150	95	70×120	4-ф14	ф165	ф125	4-ф18
18	PBG50-125	300	240	100×150	95	70×120	4-ф14	ф165	ф125	4-ф18
19	PBG50-160	320	300	120×170	100	80×130	4-ф14	ф165	ф125	4-ф18
20	PBG50-200	360	350	120×170	100	80×130	4-ф14	ф165	ф125	4-ф18
21	PBG50-250	440	430	140×200	105	100×160	4-ф18	ф165	ф125	4-ф18

PBG屏蔽泵外形及安装尺寸表 II

序号	型号	外形尺寸			安装尺寸			安装尺寸
序号	型号	L	B	C1×B1	A	C2×B2	4-d1	D	D1	N-d
22	PBG50-100(I)	320	235	140×200	105	100×160	4-ф18	ф165	ф125	4-ф18
23	PBG50-125(I)	340	280	140×200	95	100×160	4-ф18	ф165	ф125	4-ф18
24	PBG50-160(I)	360	305	140×200	100	100×160	4-ф18	ф165	ф125	4-ф18
25	PBG50-200(I)	380	350	140×200	105	100×160	4-ф18	ф165	ф125	4-ф18
26	PBG50-250(I)	480	435	160×220	110	120×180	4-ф18	ф165	ф125	4-ф18
27	PBG50-315(I)	550	510	190×280	110	150×240	4-ф18	ф165	ф125	4-ф18
28	PBG65-100	320	235	140×200	105	100×160	4-ф18	ф185	ф145	4-ф18
29	PBG65-125	340	280	140×200	100	100×160	4-ф18	ф185	ф145	4-ф18
30	PBG65-160	360	305	140×200	100	100×160	4-ф18	ф185	ф145	4-ф18
31	PBG65-200	380	350	140×200	105	100×160	4-ф18	ф185	ф145	4-ф18
32	PBG65-250	480	435	160×220	110	120×180	4-ф18	ф185	ф145	4-ф18
33	PBG65-315	550	510	190×280	110	150×240	4-ф18	ф185	ф145	4-ф18
34	PBG65-100(I)	400	285	140×200	120	100×160	4-ф18	ф185	ф145	4-ф18
35	PBG65-125(I)	400	360	140×200	120	100×160	4-ф18	ф185	ф145	4-ф18
36	PBG65-160(I)	400	360	140×200	125	100×160	4-ф18	ф185	ф145	4-ф18
37	PBG65-200(I)	450	430	140×200	125	100×160	4-ф18	ф185	ф145	4-ф18
38	PBG65-250(I)	480	465	160×220	130	120×180	4-ф18	ф185	ф145	4-ф18
39	PBG65-315(I)	550	530	190×280	130	150×240	4-ф18	ф185	ф145	4-ф18
40	PBG80-100	400	285	140×200	120	100×160	4-ф18	ф200	ф160	8-ф18
40	PBG80-125	400	360	140×200	120	100×160	4-ф18	ф200	ф160	8-ф18
42	PBG80-160	400	360	140×200	125	100×160	4-ф18	ф200	ф160	8-ф18
43	PBG80-200	430	430	140×200	125	100×160	4-ф18	ф200	ф160	8-ф18
44	PBG80-250	480	465	160×220	130	120×180	4-ф18	ф200	ф160	8-ф18
45	PBG80-315	580	530	190×280	130	150×240	4-ф18	ф200	ф160	8-ф18
46	PBG80-100(I)	460	360	160×220	140	120×180	4-ф18	ф200	ф160	8-ф18
47	PBG80-125(I)	450	430	160×220	140	120×180	4-ф18	ф200	ф160	8-ф18
48	PBG80-160(I)	500	430	160×220	160	120×180	4-ф18	ф200	ф160	8-ф18
49	PBG80-200(I)	480	475	160×220	135	120×180	4-ф18	ф200	ф160	8-ф18
50	PBG80-250(I)	550	520	190×280	155	150×240	4-ф22	ф200	ф160	8-ф18

PBG屏蔽泵外形及安装尺寸表 III

序号	型号	外形尺寸			安装尺寸			安装尺寸
序号	型号	L	B	C1×B1	A	C2×B2	4-d1	D	D1	N-d
51	PBG100-100	460	360	160×220	140	120×180	4-ф18	ф220	ф180	8-ф18
52	PBG100-125	440	430	160×220	140	120×180	4-ф18	ф220	ф180	8-ф18
53	PBG100-160	500	430	160×220	160	120×180	4-ф18	ф220	ф180	8-ф18
54	PBG100-200	480	475	160×220	140	120×180	4-ф18	ф220	ф180	8-ф18
55	PBG100-250	550	520	160×220	155	120×180	4-ф22	ф220	ф180	8-ф18
56	PBG100-100(I)	460	415	160×220	140	120×180	4-ф18	ф220	ф180	8-ф18
57	PBG100-125(I)	500	300	160×220	160	120×180	4-ф18	ф220	ф180	8-ф18
58	PBG100-160(I)	480	330	160×220	170	120×180	4-ф18	ф220	ф180	8-ф18
59	PBG100-200(I)	560	365	160×220	165	120×180	4-ф18	ф220	ф180	8-ф18
60	PBG125-100	520	430	160×200	165	120×180	4-ф18	ф250	ф210	8-ф18
61	PBG125-125	520	430	160×220	170	120×180	4-ф18	ф250	ф210	8-ф18
62	PBG125-160	520	460	190×280	175	150×240	4-ф18	ф250	ф210	8-ф18
63	PBG125-200	680	510	200×260	175	160×220	4-ф18	ф250	ф210	8-ф18
64	PBG150-125	520	430	160×220	170	120×180	4-ф18	ф250	ф210	8-ф18
65	PBG150-160	520	430	190×280	175	150×240	4-ф18	ф250	ф210	8-ф18

PBG屏蔽泵外形及安装尺寸表 IV

66	PBGD65-200	520	390	190×280	110	150×240	4-ф18	ф165	ф125	4-ф18
67	PBGD65-250	480	335	160×220	110	120×180	4-ф18	ф185	ф145	4-ф18
68	PBGD65-315	550	410	190×280	110	150×240	4-ф18	ф185	ф145	4-ф18
69	PBGD80-200	430	330	140×200	125	100×160	4-ф18	ф200	ф160	8-ф18
70	PBGD80-250	480	365	160×220	130	120×180	4-ф18	ф200	ф160	8-ф18
71	PBGD80-315	580	430	190×280	130	150×240	4-ф18	ф200	ф160	8-ф18
72	PBGD80-400	720	580	260×320	165	210×260	4-ф18	ф200	ф160	8-ф18
73	PBGD100-200	480	375	160×220	140	120×180	4-ф18	ф220	ф180	8-ф18
74	PBGD100-250	550	420	160×220	155	120×180	4-ф22	ф220	ф180	8-ф18
75	PBGD100-315	630	520	250×300	165	210×260	4-ф22	ф220	ф180	8-ф18
76	PBGD100-400	720	580	260×320	165	210×260	4-ф22	ф220	ф180	8-ф18
77	PBGD125-200	680	410	200×260	175	160×220	4-ф18	ф250	ф210	8-ф18
78	PBGD125-250	680	560	200×260	170	160×220	4-ф22	ф250	ф210	8-ф18

PBG屏蔽泵安装说明

1、安装前应检查机组紧固件有无松动现象，泵体流道内有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和使用寿命。
3、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3~4倍的过滤器。
4、如泵用于输送热水液体时，为了不使泵承受管路的热变形，泵可以不固定底脚螺栓，当管路系统在热胀冷缩时，使泵与管路同时移动。
5、为了维修方便和使用安全，在泵的进出口管路应各装上一直调节阀及在泵进出口附近各安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。

PBG屏蔽泵的维护与保养

（一）起动前的准备及检查：
1、检查屏蔽电机和起动设备的接地设置是否良好和完整，接线是否正确，接触是否可靠。
2、对新安装和长期停用的屏蔽电机，使用前应检查电机定子绕组对地的绝缘电阻。
3、管路中必须充满输送液体，否则将影响电机的使用寿命。
（二）运行中的维护保养：
1、定时记录电源电压的变化和电压的不平衡度。电源电压过高或过低，三相电压的不平衡造成电流的不平衡，都可能引起电机的过热或其它不正常现象。
2、定时记录电泵的负载电流和不平衡度。电泵发生故障时大多数会反映到定子绕组的电流的剧增，使电机过热。
3、定时记录管路中的输液温度，以确保实际的输液温度低于或等于铭牌上所规定的输液温度，避免电泵长期处于超温状态下运行，而降低电机的使用寿命。
4、定时记录电泵进、出口端上的压力表数值，进口处压力表的数值不得小于零，出口处的压力表数与进口处压力表数的差值，必须符合铭牌上规定的压力值。
5、电泵在每一次使用前要排气一次，在长期运行时，必须每星期排一次气。因泵经长时间运行，水分子在电泵内被高速搅拌和撞击，同时被输送的介质带有一定的温度，故液体将产生气化现象，以致石墨轴承处于脱水运行状态下，即干摩擦。容易损坏轴承，降低轴承使用寿命。
6、注意电泵的气味，振动和噪声。电机的绕组因温度过高就会发出绝缘的焦味。一般的机械故障会反映为振动和噪声。因此发现异常因立即停电检查。
7、定时检查电泵循环液通路，过滤装置是否有阻塞现象。
8、定期维修测量石墨轴承和轴套之间的间隙，以确保定子屏蔽套与转子屏蔽套之间间隙均匀，运转可靠。一般情况以下表为限，如超过表中的规定就应修复或更换。

选购注意事项：

本网页所示PBG型屏蔽式管道离心泵说明书、样本，包括：型号、结构图、性能参数、安装尺寸、标准等，仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考，详细的PBG型屏蔽式管道离心泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。

日美阀门 Remy Valve

PBG型屏蔽式管道离心泵

QQ咨询

电话咨询
