IS、IR型单级单吸清水（热水）离心泵

IS、IR型单级单吸清水离心泵(简称：IS清水泵、IR热水泵)，系根据国际标准ISO2858所规定的性能和尺寸设计的新型单级单吸卧式清水离心泵，其技术标准均向国际标准靠拢，通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，叶轮紧固件等均能互换；全系列泵的悬架也只有四种。达到国际先进水平。它是我国推广的节能泵类产品之一。泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。蜗室、脚、进水法兰和出水法兰铸成一个整体。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。
IR型热水泵是种高效节能产品供输送200℃以下热水和具有腐蚀性、粘度亦类似水的液体，主要用于彩色显像管玻壳生产过程中冷热水冲即和冶金、化工、印染、织、化工、印染、陶瓷、采暖、空调及蚀热利用等。
IR系列泵的转速2900r/min和1450r/min两种，流量为6．3-400m3/h，扬程5-80m，全系列均采用机械密封和优质软四氟垫料密封。其结构形式为卧式悬架、径向部分、后开门、中心支撑，适合于输送高温清洁的介质。产品符合GB5656-1994《离心泵技术条件（II）类》和GB3215《炼厂、化工及石油化工流程用离心泵通用技术条件》。
主要用于冶金、化工、电站、采暖、轻纺、余热利用、热交换装置等。

IS、IR型单级单吸清水（热水）离心泵

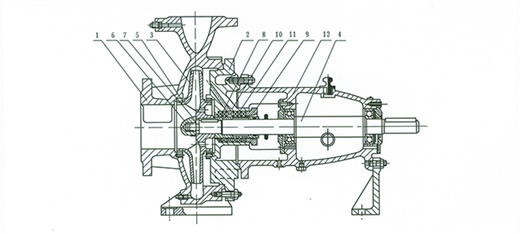

IS清水泵、IR热水泵结构说明

1	泵体
2	泵盖
3	叶轮
4	轴
5	密封环
6	叶轮螺母
7	止动垫圈
8	轴套
9	填料压盖
10	填料环
11	填料
12	悬架轴承部件

IS清水泵、IR热水泵结构说明

IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（8）及悬架轴承部件（12）等所组成。
IS、IR型泵的泵体和泵盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。
泵的壳体（即泵体和泵盖）构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。
为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
泵的轴向密封环是由填料压盖（9），填料环（10），和填料（11）等组成，以防止进气或大量漏水。泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。为避免轴磨损，在轴通过填料腔的部位装有轴套保护，轴套与轴之间装有○型密封圈，以防止沿着配合表面进气或漏水。
泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向转。

IS清水泵、IR热水泵产品特点

1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、耐高温结构：泵体采用中心支撑方式，解决了泵在输送高温介质时防止高温下泵组热膨胀不一致而造成的应力集中以及联轴器对中心发生改变。泵支架、泵盖、悬架体（轴承部位）及机封压盖均有冷却腔，可在不同温度时分别用冷却水冷却或风冷却。
3、轴承：轴承选用圆柱滚子轴承与两个角接触轴承配套，采用稀油润滑，承载能力显着提高。轴承设计寿命 25000小时。
4、轴封：可选配软填料密封和机械密封。
5、联轴器：采用弹性柱梢联轴器，传动精度高。
6、辅助管路：按API 610第8版要求配置。
7、承压：设计压力为4.0MPa，承压高。

IS清水泵、IR热水泵工作条件

流量：3.8～660m3/h
扬程H：7～240m
温度：≤175℃（HT200） 175℃～230℃（热水） 230℃～400℃（热传媒）

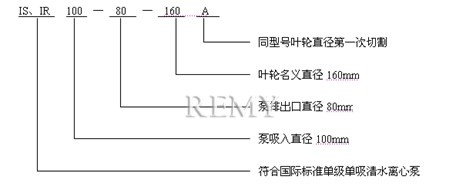

IS清水泵、IR热水泵型号意义说明

IS、IR系列离心泵工作性能表

型号	转速 n （r/min）	流量Q		扬程 H （m）	效率 η （%）	功率（KW）		必需气蚀余量r（m）	叶轮名义直径（mm）	可代替老产品型号
型号	转速 n （r/min）	（m3/h）	（L/S）	扬程 H （m）	效率 η （%）	轴功率	电机功率	必需气蚀余量r（m）	叶轮名义直径（mm）	可代替老产品型号
50-32-125	2900	7.5 12.5 15	2.08 3.47 4.17	20	60	1.13	2.2	2.0	130	1BA-6 1B-17
50-32-125	1450	3.75 6.3 7.5	1.04 1.74 2.08	5	54	0.16	0.55	2.0
50-32-125A	2900	6.72 11.2 13.4	1.86 3.11 3.74	16	60	0.81	1.1		116.5	1BA-6A
50-32-125A	1450	3.36 5.6 6.7	0.93 1.56 1.86	4	54	0.04	0.22			1B-17A
50-32-160	2900	7.5 12.5 15	2.08 3.47 4.17	32	54	2.02	3	2.0	158
50-32-160	1450	3.75 6.3 7.5	1.04 1.74 2.08	8	48	0.29	0.55	2.0		2DA-8×4
50-32-160A	2900	7.02 11.7 14	1.95 3.25 3.9	28			2.2		148	2DA-8×3
50-32-160A	1450	3.51 5.0 7.02	0.97 1.64 1.95	7	48	0.23	0.40	2.0
50-32-160B	2900	6.5 10.8 13	1.81 3.01 3.62	24	54	1.32	1.5		137
50-32-160B	1450	3.25 5.4 6.5	1.5	6	48	0.17	0.22
50-32-200	2900	7.5 12.5 15	2.08 3.47 4.17	50	48	3.45	5.5	2.0	198	2DA-8×6
50-32-200	1450	3.75 6.3 7.5	1.04 1.74 2.08	12.5	42	0.51	0.75	2.0
50-32-200A	2900	7.02 11.7 14	1.95 3.25 3.9	44	48	2.91	4	2.0	185.5	2DA-8×5
50-32-200A	1450	3.51 5.9 7.02	0.97 1.64 1.95	11	42	0.33	0.55	2.0
50-32-200B	2900	6.53 10.8 13.1	1.81 3.01 3.63	38	48	2.34	3	2.0	172.5	2DA
50-32-200B	1450	3.26 5.4 6.53	0.91 1.5 1.81	9.5	42	0.42	0.55	2.0
50-32-250	2900	7.5 12.5 150	2.08 3.47 4.17	80	38	7.16	11	2.0	250	40D40×2
50-32-250	1450	3.75 6.3 7.5	1.04 1.74 2.08	20	32	1.07	1.5	2.0		2DA-8×9
50-32-250A	2900	7.02 11.7 14	1.95 3.25 3.9	70	38	5.87	7.5	2.0	234	2DA-8×8
50-32-250A	1450	3.51 5.9 6.53	0.97 1.64 1.81	17.5	32	0.88	1.5	2.0
50-32-250B	2900	65.3 10.8 13.1	1.81 3.01 3.63	60	38	4.65	5.5	2.0	216.5	2DA-8×7
50-32-250B	1450	3.26 5.4 6.53	0.91 1.5 1.81	15	32	0.69	1.1	2.0
65-50-125	2900	15 25 30	4.17 6.94 8.33	20	69	1.97	3	2.0	130	2BA-19
65-50-125	1450	7.5 12.5 15	2.08 3.47 4.17	5	64	0.27	0.55			2B19
65-50-125A	2900	13.4 22.4 26.9	3.73 6.22 7.46	16	69	1.42	2.2	2.0	116.5	2BA-9A
65-50-125A	1450	6.72 11.2 13.4	1.86 3.11 3.73	4	64	0.19	0.22	2.0		2B19A
65-50-160	2900	15 25 30	4.17 6.94 8.33	32	65	3.35	5.5	2.0	158.5	2BA-6
65-50-160	1450	7.5 12.5 15	2.08 3.47 4.17	8	60	0.45	0.75	2.0		2B31
65-50-160A	2900	14 23.4 28	3.89 6.5 6.48	28	65	2.73	4	2.0	148	2BA-6A
65-50-160A	1450	7 11.7 14	1.94 3.25 3.89	7	60	0.37	0.55	2.0		2B31A
65-50-160B	2900	13 21.7 26	3.62 6.03 7.23	24	65	2.19	3	2.0	137.5	2BA-6B
65-50-160B	1450	6.5 10.8 13	1.8 3.01 3.62	6	60	0.29	0.40	2.0		2B31B
65-40-200	2900	15 25 30	4.17 6.94 8.33	50	60	5.67	7.5	2.0	200	50D-8×6
65-40-200	1450	7.5 12.5 15	2.08 3.47 4.17	12.5	55	0.77	1.1	2.0
65-40-200A	2900	14 23.4 28	3.89 6.5 6.48	44	60	4.67	5.5	2.0	187.5	50D-8×5
65-40-200A	1450	7 11.7 14	1.94 3.25 3.89	11	55	0.63	0.75	2.0
65-40-200B	2900	13 21.7 26	3.62 6.03 7.23	38	60	3.76	4	2.0	174.5	50D-8×4
65-40-200B	1450	6.5 10.8 13	1.8 3.01 3.62	9.5	55	0.51	0.55	2.0
65-40-250	2900	15 25 30	4.17 6.94 8.33	80	50	10.89	15	2.0	254	2DA-8×9
65-40-250	1450	7.5 12.5 15	2.08 3.47 4.17	20	46	1.48	2.2	2.0
65-40-250A	2900	14 23.4 28	3.80 6.5 6.48	70	53	8.42	11	2.0	237.5	50D-8×9
65-40-250A	1450	7 11.7 14	1.94 3.25 3.89	17.5	48	1.17	2.2	2.0
65-40-250B	2900	13.2 1.7 26	3.62 6.03 7.23	60	53	6.7	7.5	2.0	220	50D-8×7
65-40-250B	1450	6.5 10.8 13	1.8 3.01 3.62	15	48	0.9	1.1	2.0
65-40-315	2900	15 25 30	4.17 6.94 8.33	125	50	21.3	30	2.5	315	50D-32×4
65-40-315	1450	7.5 12.5 15	2.08 3.47 4.17	32	37	2.94	4	2.5
65-40-315A	2900	14.3 23.9 28.7	3.98 6.64 7.96	114	40	18.6	22	2.5	301
65-40-315A	1450	7.17 11.9 14.3	1.99 3.32 3.98	28.5	37	2.57	4	2.5
65-40-315B	2900	13.6 22.7 27.2	3.78 6.3 7.56	103	40	15.9	18.5	2.5	286	50D-32×3
65-40-315B	1450	6.8 11.3 13.6	1.89 3.15 3.78	25.8	37	2.2	3	2.5
65-40-315C	2900	12.8 21.4 52.7	3.57 5.94 7.14	92	40	11.5	15	2.5
65-40-315C	1450	6.43 10.7 12.8	1.78 2.97 3.57	23	37	1.85	2.2	2.5	270
80-65-125	2900	30 50 60	8.38 13.9 16.7	20	75	3.6	5.5	3.0	137	3BA-3
80-65-125	1450	15 25 30	4.17 6.94 8.33	5	71	0.48	0.75	2.5		3B19
80-65-125A	2900	27.3 44.7 54.5	7.57 12.4 15.2	16	75	2.72	4	3.0	124.5	3BA-13A
80-65-125A	1450	13.6 22.4 27.3	3.79 6.22 7.57	4	71	0.36	0.55	2.5		3B19A
80-65-160	2900	30 50 60	8.33 13.9 16.7	32	73	5.97	7.5	2.5	168	3BA-9
80-65-160	1450	15 25 30	4.17 6.94 8.33	8	69	0.79	1.5	2.5		3B33
80-65-160A	2900	28 46.8 56	7.78 13 15.6	28	73	4.87	5.5	2.5	157	3BA-9A
80-65-160A	1450	14 23.4 28	3.9 6.5 7.78	7	69	0.64	0.75	2.5		3B33A
80-65-160B	2900	26 43.3 52	7.21 12 14.5	24	73	3.36	4	2.5	145.5	3BA-9B
80-65-160B	1450	13 21.7 26	3.6 6.03 7.21	6	69	0.51	0.55	2.5		2B33B
80-50-200	2900	30 50 60	8.33 13.9 16.7	50	69	9.87	15	2.5	202	3BA-6
80-50-200	1450	15 25 30	4.17 6.94 8.33	125	65	1.31	2.2	2.5		3B57
80-50-200A	2900	28.1 46.8 56.3	7.82 13 15.7	44	69	8.15	11	2.5	189.5	3BA-6A
80-50-200A	1450	14.1 23.4 28.1	3.91 6.5 7.82	11	65	1.08	1.5	2.5		3B57A
80-50-200B	2900	26.1 43.3 52.3	7.62 12 14.6	38	69	6.53	7.5	2.5	176	3BA-6B
80-50-200B	1450	13.1 21.7 26.1	3.63 6.03 7.26	9.5	65	0.87	1.1	2.5		3B57B
80-50-250	2900	30 50 60	8.33 13.9 16.7	80	63	17.3	22	2.5	250	100D-16×5
80-50-250	1450	15 25 30	4.17 6.94 8.33	20	60	2.27	3	2.5		4DA-8×5
80-50-250A	2900	28.1 46.8 56.3	7.82 13 15.7	70	63	14.2	18.5	2.5	234
80-50-250A	1450	14.1 23.4 23.1	3.91 6.5 7.82	17.5	60	1.86	3	2.5
80-50-250B	2900	26.1 43.3 52.3	7.26 12 14.6	60	63	11.2	15	2.5	216.5	100D-16×4
80-50-250B	1450	13.1 21.7 26.1	3.63 6.03 7.26	15	60	1.47	2.2	2.5		4DA-8×4
80-50-315	2900	30 50 60	8.33 13.9 16.7	125	54	31.5	37	2.5	315	100D-16×8
80-50-315	1450	15 25 30	4.17 6.94 8.33	32	52	4.19	5.5	2.5		4DA-8×8
80-50-315A	2900	28.7 47.7 57.3	7.96 13.3 15.9	114	54	26.3	30	2.5	301	100D-16×6
80-50-315A	1450	14.3 23.8 28.7	3.98 6.62 7.96	28.5	52	3.66	5.5	2.5		4DA-8×6
80-50-315B	2900	27.2 45.4 54.5	7.56 12.6 15.2	103	54	23.6	30	2.5	286
80-50-315B	1450	13.6 22.7 27.2	3.79 6.3 7.56	25.8	52	3.14	5.5	2.5
80-50-315C	2900	25.7 42.9 51.4	7.14 11.9 14.3	92	54	17	22	2.5	270
80-50-315C	1450	12.9 21.4 25.7	3.57 5.94 7.14	23		2.63	4	2.5
100-80-125	2900	60 100 120	16.7 27.8 33.3	20	78	7.0	11	4.5	139	4BA-18
100-80-125	1450	30 50 60	8.33 13.9 16.7	5	75	0.91	1.5	2.5		4B20
100-80-125A	2900	53.7 89.4 107	15 24.8 29.8	16	78	5.03	7.5	4.5	124.5	4BA-18A
100-80-125A	1450	26.9 44.7 53.7	7.46 12.4 15	4	75	0.65	0.75	2.5		4B20A
100-80-160	2900	60 100 120	16.7 27.8 33.3	32	78	11.2	15	4.0	170	4BA-12
100-80-160	1450	30 50 60	8.33 13.9 16.7	8	75	1.45	2.2	2.5		4B35
100-80-160A	2900	56.1 93.5 112	15.6 26 31.1	28	78	9.16	11	4.0	159	4BA-12A
100-80-160A	1450	28 46.8 56.1	7.79 13 15.6	7	75	1.19	1.5	2.5		4B35A
100-80-160B	2900	50 83.5 100	13.9 23.2 28	22.3	78	6.95	7.5	4.0	142	4BA-12B
100-80-160B	1450	25 41.8 50	6.86 11.6 13.9	5.6	75	0.85	1.1	2.5		4B35B
100-65-200	2900	60 100 120	16.7 27.8 33.3	50	76	17.9	22	3.6	203	4BA-8A
100-65-200	1450	30 50 60	8.33 13.9 16.7	12.5	73	2.33	4	2.0		4B60A
100-65-200A	2900	56.1 93.5 112	15.6 26 31.1	44	76	14.2	18.5		190.5	4BA-8B
100-65-200A	1450	28 46.8 56.1	7.79 13 15.6	11	73	1.93	3			4B60B
100-65-200B	2900	52.3 86.6 10.5	14.6 24.1 29	38		9.94	15		177
100-65-200B	1450	26.2 43.3 52.3	7.26 12 14.6	9.5		1.54	2.2
100-65-250	2900	60 100 120	16.7 27.8 33.3	80	72	30.3	37	3.8	255	DA1-125×4
100-65-250	1450	30 50 60	8.33 13.9 16.7	20	68	4.0	5.5	2.0
100-65-250A	2900	56.1 93.5 112	15.6 26 31.1	70	72	24.8	30	3.8	238.5
100-65-250A	1450	28 46.8 56.1	7.79 13 15.6	17.5	68	3.27	4	2.0
100-65-250B	2900	52.3 86.6 105	14.6 24.1 29	60	72	19.7	22	3.8	221	DA1-125×3
100-65-250B	1450	26.2 43.3 52.3	7.26 12 14.6	15	68	2.6	3	2.0
100-65-315	2900	60 100 120	16.7 27.8 33.3	125	66	51.6	75	3.6	315.5	125D-25×5
100-65-315	1450	30 50 60	8.33 13.9 16.7	32	63	6.92	11	2.0
100-65-315A	2900	57.3 95.5 114	16 26.5 31.8	114	66	45	55	3.6	301.5
100-65-315A	1450	28.7 47.7 57.3	7.96 13.3 16	28.5	63	6.03	7.5	2.0
100-65-315B	2900	54.5 90.8 109	15.2 25.2 30.2	103	66	38.6	45	3.6	286.5	125D-25×4
100-65-315B	1450	27.2 45.4 54.5	7.56 12.6 15.2	25.8	63	5.18	7.5	2.0
100-65-315C	2900	51.4 85.8 103	14.3 23.8 28.6	92	66	32.5	37	3.6	270.5
100-65-315C	1450	25.7 42.9 51.4	7.14 11.9 14.3	23	63	4.36	5.5	2.0
125-100-200	2900	120 200 240	33.3 55.6 66.7	50	81	33.6	45	4.5	216	150S-50
125-100-200	1450	60 100 120	16.7 27.8 33.3	12.5	76	4.48	7.5	2.5		6Sh-9
125-100-200A	2900	113 187 225	31.2 52 62.5	44	81	27.7	37	4.5	202.5	150S-50A
125-100-200A	1450	56.3 93.5 113	15.7 26 31.2	11	76	3.69	5.5	2.5		6Sh-9A
125-100-200B	2900	105 173 209	29.1 48.1 58.2	38	81	22.3	30	4.5	188.5	150S-50B
125-100-200B	1450	52.4 86.5 105	14.6 24.1 29.1	9.5	76	2.98	4	2.5
125-100-250	2900	120 200 240	33.3 55.6 66.7	80	78	55.9	75	4.2	255	150S-78
125-100-250	1450	60 100 120	16.7 27.8 33.3	20	76	7.17	11	2.5
125-100-250A	2900	113 187 225	31.2 52 62.5	70	78	45.7	55		238.5
125-100-250A	1450	56.3 93.5 113	15.7 26 31.2	17.5	75	5.87	7.5
1250-100-250B	2900	105 173 209	29.1 48.1 58.2	60	78	36.4	45		221
1250-100-250B	1450	52.4 86.5 105	14.6 24.1 29.1	15	76	4.67	5.5
125-100-315	2900	120 200 240	33.3 55.6 66.7	125	75	90.8	110	4.5	317	D155-30×4
125-100-315	1450	60 100 120	16.7 27.8 33.3	32	73	11.9	15	2.2		150D-30×3
125-100-315A	2900	115 191 229	31.8 53.1 63.6	114	75	78.9	90		302.5
125-100-315A	1450	57.3 95.5 15	15.9 26.5 31.8	28.5	73	10.3	15
125-100-315B	2900	109 182 218	30.2 50.4 60.6	103	75	68.1	75		288
125-100-315B	1450	54.5 90.8 109	15.2 25.2 30.2	25.8	73	8.92	11
125-100-400	1450	60 100 120	16.7 27.8 33.3	50	65	21	30	2.5	395
125-100-400A	1450	56.3 93.5 113	15.7 26 31.2	44	65	17.3	22	2.5	370.5
125-100-400B	1450	52.4 86.5 150	14.6 24 29.1	38	65	13.9	18.5	2.5	344.5
150-125-250	1450	120 200 240	33.3 55.6 66.7	20	81	13.5	18.5	3.0	260	6BA-12 6B20
150-125-250A	1450	113 187 225	31.2 52 62.5	17.5	81	11.1	15	3.0	243.5	6BA-12A 6B20A
150-125-250B	1450	105 173 209	29.1 48.1 58.2	15	81	8.75	11	3.0	225	6BA-12B 6B20B
150-125-315	1450	120 200 240	33.3 55.6 66.7	32	79	21.08	30	2.5	325	6BA-8 6B33
150-125-315A	1450	113 187 225	31.2 52 62.5	28	80	17.8	22	2.5	304	6BA-8A 6B33A
150-125-315B	1450	105 173 209	29.1 48.1 58.2	24	80	14.2	18.5	2.5	281.5	6BA-8B 6B33B
150-125-400	1450	120 200 240	33.3 55.6 66.7	50	75	36.3	45	2.8	399.5
150-125-400A	1450	113 187 225	31.2 52 62.5	44	75	29.9	37	2.8	374.5
150-125-400B	1450	113 187 225	31.2 52 62.5	38	75	24.1	30	2.8	348.5
200-150-250	1450	240 400 460	66.7 111.1 128	20	82	26.6	37	4.2	275	8BA-18 8B18
200-150-250A	1450	225 374 431	62.5 104 120	17.5	82	21.8	30	4.2	257.5	8BA-18A 8B18A
200-150-250B	1450	208 346 398	57.7 96.2 111	15	82	17.2	22	4.2	238	8BA-18B 8B18B
200-150-315	1450	240 400 460	66.7 111 128	32	82	42.5	55	3.5	346	8BA-12
200-150-315A	1450	225 374 431	62.5 104 120	28	82	35.4	45	3.5	325.5	8BA-12A
200-150-315B	1450	208 346 398	57.7 96.2 111	24	82	27.9	37		301.5	8BA-12B
200-150-400	1450	240 400 460	66.7 111 128	50	81	67.2	90	3.8	395
200-150-400A	1450	225 374 431	62.5 104 120	44	81	55.5	75	3.8	370.5
200-150-400B	1450	208 346 398	57.7 96.2 111	38	81	44.6	55	3.8	344.5

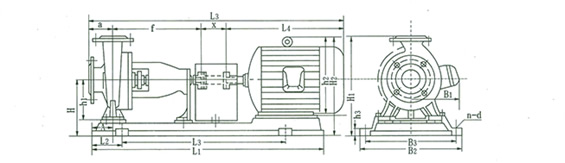

水泵外型及安装尺寸图

产品型号	机座号功率
		A	L1	L2	L3	L4	a	f	X	L5	B1	B2	B3	h2	h2	h3	H	h2	H2	n-d
50-32-125	80-4/0.55	80	820	150	540	285	80	385	100	850	150	360	320	112	170	25	237	377	327	4-ф18.5
	80-2/1.1					310				875	115
	90S-2/1.5		920	170	600	335									190				337
	90L-2/2.2									900		390	350
50-32-160	80-4/0.55	80	820	150	540	285	80	385	100	850	150	360	320	132	170	25	257	417	347	4-ф18.5
	90S-2/1.5					310				875	155				190				357
	90L-2/2.2		920	170	600	335				900		390	350
	100L-2/3					380				945	180				245				402
50-32-200	80-4/0.75	80	820	150	540	285	80	385	100	850	150	360	320	160	170	25	285	465	375	4-ф18.5
	100L-2/3		920	170	600	380				945	180	390	350		245				430
	112M-2/4					400				965	190				265				438
	132S-2/5.5		1020	190	600	475				1040	210	450	400		315	30			468	4-ф24
50-32-250	90S-4/1.1	95	1020	190	660	310	100	500	100	1010	155	450	400	180	190	30	305	530	450	4-ф24
	90L-4/1.5					335				1035					315		320	545	503
	132S-2/2.7		1160	210	740	475				1175	310	490	440
	160M-2/11		1290	225	840	600				1300	255	540	490		385		340	565	565
65-50-125	80-4/0.55	80	820	150	540	285	80	385	100	850	150	360	320	112	170	25	237	377	327	4-ф18.5
	90S-2/1.5					310				875	155				190				337
	90L-2/2.2		920	170	600	335				900		390	350
	100L-2/3					380				945	180				245				382
65-50-160	80-4/0.75	80	820	150	540	285	80	385	100	850	150	360	320	132	170	25	257	417	347	4-ф18.5
	100L-2/3		920	170	600	380				945	180	390	350		245				402
	112M-2/4					400				965	190				265				410
	132S-2/5.5		1020	190	660	475				1040	210	450	400		315	30			440	4-ф24
65-40-200	80-4/0.75	80	920	170	600	285	100	385	100	870	150	390	350	160	170	25	285	465	375	4-ф18.5
	90S-4/1.1					310				895	155				190				385
	112M-2/4					400				985	190				265				438
	132S-2/7.5		1020	190	660	475				1060	210	450	400		315	30			468	4-ф24
65-40-250	90S-4/1.1	95	1020	190	660	310	100	500	100	1010	155	450	400	180	190	30	305	530	405	4-ф24
	90L-4/1.5					335				1035
	100L-4/2.2		1160	210	740	380				1080	180				245				450
	132S-2/7.5		1290	225	840	475				1175	210	490	440		315		320	545	503
	160M-2/15					600				1300	255	540	490		285		340	656	565
65-40-315	100L-4/3	95	1140	210	740	380	125	500	100	1105	180	490	440	200	245	30	340	590	485	4-ф24
	112M-4/4					400				1125	190				265				492
	160L-2/18.5		1290	225	840	645				1370	255	540	490		385		360	610	585
	180M-2/22					670				1395	285				460				610
	200L-2/30		1420	250	940	775				1500	310	610	550		475		380	630	655	4-ф28
80-65-125	80-4/0.75	80	820	150	540	285	100	385	100	870	150	360	320	132	170	40	257	417	347	4-ф18.5
	100L-2/3		920	170	600	380				965	180	390	350		245	25			402
	112M-2/4					400				985	190				265				410
	132S-2/5.5		1020	190	660	475				1060	210	450	400		315	30			440	4-ф24
80-65-160	80-4/0.75	80	920	170	600	285	100	385	100	870	150	390	350	160	170	30	285	465	375	4-ф18.5
	90S-4/1.1					310				895	155				190				385
	90L-4/1.5					335				920
	112M-2/4					400				985	190				265				438
	132S-2/7.5		1020	190	660	475				1060	210	450	400		315	30			468	4-ф24
80-50-200	90S-4/1.1	80	920	170	600	310	100	385	100	895	155	390	350	160	190	25	285	485	385	4-ф18.5
	90L-4/1.5					335				920
	100L-4/2.2					380				965	180				245				430
	132S-2/7.5		1020	190	660	475				1060	210	450	400		315				468
	160M-2/15		1140	210	740	600				1185	255	190	440		385	30	300	500	525	4-ф24
80-50-250	100L-4/3	95	1020	190	660	380	25	500	100	1102	180	450	400	180	245	30	305	530	450	4-ф24
	160M-2/15		1290	225	840	600				1325	255	540	490		385		340	565	565
	160L-2/18.5					615				1370
	180M-2/22					670				1395	285				430				590
80-50-315	112M-4/4	95	1140	210	740	400	125	500	100	1125	190	490	440	225	265	30	365	645	518	4-ф24
	132S-4/5.5		1160			475				1200	210				315				548
	180M-2/22		1290	225	840	670				1395	285	540	490		430		385	665	635
	200L-2/37		1420	250	940	775				1500	310	610	550		475	40	405	685	680	4-ф28
100-80-125	80-4/0.75	95	920	170	600	280	100	385	100	870	150	390	350	160	170	25	285	465	375	4-ф18.5
	90S-4/1.1					310				895	155				190				385
	90L-4/1.5					335				920
	132S-4/7.5		1020	190	660	475				1060	210	450	400		315	30			468	4-ф24
100-80-160	90L-4/1.5	95	1020	190	660	335	100	500	100	1035	155	450	400	160	190	30	285	485	385	4-ф24
	100L-2/2.2					380				1080	180				245				430
	160M-2/15		1290	225	840	600				1300	255	540	490		385		320	520	545
100-65-200	100L-4/3	95	1140	210	740	380	100	500	140	1120	180	490	440	180	245	30	320	545	465	4-ф24
	112M-4/4					400				1140	190				265				473
	160M-2/15		1290	225	840	600				1340	225	540	490		385		340	565	565
	160L-2/18.5					645				1385
	180M-2/22					670				1410	285				430				590
100-65-250	100L-4/3	110	1140	210	740	380	125	500	140	1145	180	490	440	200	245	30	340	590	485	4-ф24
	112M-4/4					400				1165	190				265				493
	132S-4/5.5		1160			475				1240	210				315				523
	180M-2/22		1290	225	840	670				1435	285	540	490		430		360	610	610
	200L-2/37		1420	250	940	775				1540	310	610	550		475	40	380	630	655	4-ф28
100-65-315	132S-4/5.5	110	1270	225	840	475	125	530	140	1270	210	540	490	225	315	30	385	665	568	4-ф24
	132S-4/7.5					515				1310
	160M-4/11					600				1395	255				385				610
	200L-2/37		1420	250	940	775				1570	310	610	550		475	40	405	685	680	4-ф28
	225M-2/45		1620	290	1060	815				1610	345	660	600		530		425	705	730
	250M-2/55					930				1725	385				575				750
	280S-2/75		1820	320	1200	1000				1795	410	730	670		640				785
125-100-200	112M-4/4	110	1140	210	740	400	125	500	140	1165	190	490	440	200	265	30	340	620	493	4-ф24
	132S-4/5.5		1160			475				1240	201				315				523
	132S-4/7.5					515				1280
	180M-2/22		1290	225	840	670				1435	285	540	490		430		360	640	610
	200L-2/37		1420	250	940	775				1540	130	610	550		475	40	380	660	655	4-ф28
125-100-250	132S-4/5.5	110	1270	225	840	475	140	530	140	1285	210	540	490	225	315	30	385	665	568	4-ф24
	132M-4/7.5					515				1325
	160M-4/11					600				1410	255				385				610
	200L-2/37		1420	250	940	775				1585	310	610	550		475	40	405	685	680	4-ф28
	225M-2/45		1620	290	1060	875				1625	345	600	600		530		425	705	730
	225M-2/55					930				1740	385				575				750
	280S-2/75		1820	320	1200	1000				1810	410	730	670		640				785
125-100-315	160M-4/11	110	1270	225	840	600	140	530	140	1410	255	540	490	250	385	30	410	725	635	4-ф24
	160L-4/15		1420	250	940	645				1455		610	550			40	430	745	655	4-ф28
	280S-2/75		1820	320	600	1000				1810	410	730	670		640		450	765	810
	280M-2/90					1020				1860
	315S-2/110					1190				2000	460	800	740		760				895
125-100-400	160L-4/15	130	1620	290	1060	645	140	530	140	1455	255	660	600	280	385	40	480	835	705	4-ф28
	180M-4/18.5					670				1480	285				430				730
	180L-4/22					710				1520
	200L-4/30					775				1585	310				475				755
150-125-250	160M-4/11	110	1270	225	840	600	140	530	140	1410	255	540	490	250	385	30	410	765	635	4-ф24
	160L-4/15		1420	250	940	645				1455		610	550			40	430	785	635	4-ф28
	180M-4/18.5					670				1480	285				430				680
150-125-315	180M-4/18.5	130	1620	290	1060	670	140	530	140	1480	285	660	600	280	430	40	480	835	730	4-ф28
	180L-4/22					710				1520
	200L-4/30					775				1585	310				475				755
150-125-400	200L-4/30	130	1620	290	1060	775	140	530	140	1580	310	660	600	315	475	40	515	915	790	4-ф28
	225S-4/37					820				1630	345				530				820
	225M-4/45					845				1655
200-150-250	180L-4/22	130	1620	290	1060	710	160	530	180	1580	285	660	600	280	430	40	480	855	730	4-ф28
	200L-4/30					775				1645	310				475				755
	225M-4/37					820				1890	345				530				785
200-150-315	200L-4/30	130	18200	320	1200	775	160	670	180	1785	310	730	670	315	475	40	515	915	790	4-ф28
	225S-4/37					820				1830	345				530				820
	225M-4/45					745				1855
	250M-4/55					930				1940	385				575				840
200-150-400	225N-4/45	130	1840	320	1200	845	160	670	180	1855	345	730	670	315	530	40	515	965	820	4-ф28
	250M-4/55					930				1490	385				575				840
	280S-4/75					1000				2010	410				640				875
	280M-4/90					1050				2060

选购注意事项：

本网页所示IS、IR型单级单吸清水（热水）离心泵说明书、样本，包括：型号、结构图、性能参数、安装尺寸、标准等，仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考，详细的IS、IR型单级单吸清水（热水）离心泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。>

日美阀门 Remy Valve

IS、IR型单级单吸清水（热水）离心泵

QQ咨询

电话咨询
