GDL型多级管道离心泵

GDL型多级管道离心泵(简称：GDL管道泵)，系属新型的立式多级离心泵产品，GDL型多级管道离心泵是上海日美阀门制造有限公司在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。 本型泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能像阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。 为了能更好地满足用户的要求，本单位还开发了出水口位于上部的GDLS型，其进出口可以不同的相对位置（0°、90°、180°）安装，使用极为方便。

GDL型多级管道离心泵
GDL型多级管道离心泵

为了使用用户能更加安全、可靠的使用该型泵，本单位特别研制了便拆式结构型，它除拥有GDL、GDLS的一切优点外，更为您更换机械密封等易损件提供了更加方便、快捷、省力的途径，使本型泵更无忧运行与维护。

GDL管道泵应用范围

本型泵主要适用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

GDL管道泵工作条件

1、 本型泵可输送清水或物理化学性质类似于清水的液体；
2、 液体温度：-15℃~+120℃；
3、 工作压力：最大工作压力＜2.5Mpa,即系统压力=入口压力+闭阀工作时的压力＜2.5Mpa；
4、 周围环境的温度应低于40℃，相对湿度不超过95%；
5、 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

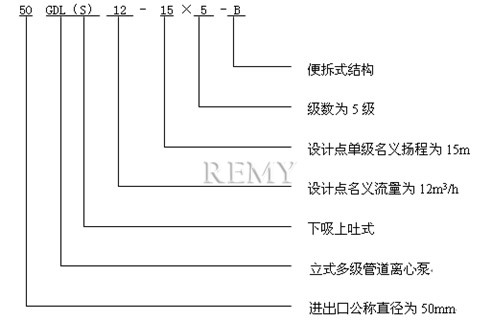

GDL管道泵型号意义

GDL管道泵 型号意义
GDL管道泵 型号意义

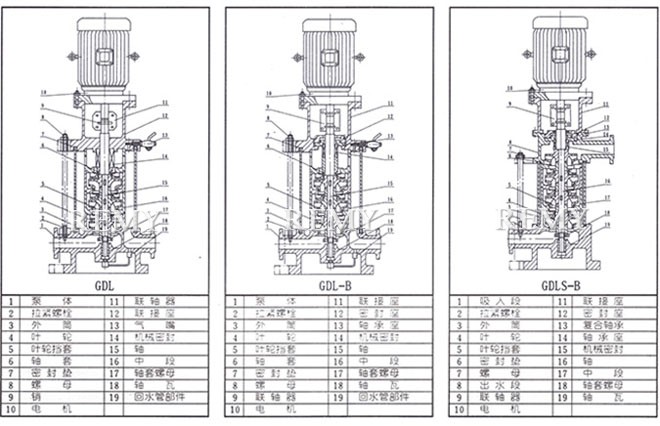

GDL管道泵结构简图

CGDL管道泵 结构简图
GDL管道泵 结构简图

GDL管道泵的性能参数表

型号 流量 扬程 效率 转速 功率KW 汽蚀余量m 进出口径mm 高度H mm 重量 kg 高度h2mm
m3/h L/S m % r/min 轴功率 电机功率
25GDL2-12×3 1.4 2 2.4 0.39 0.56 0.67 38 36 33 23 30 32 2900 0.63 0.65 0.67 1.1 1.4 1.7 1.8 25 606 58 125
25GDL2-12×4 1.4 2 2.4 0.39 0.56 0.67 50 48 44 23 30 32 2900 0.83 0.87 0.90 1.1 1.4 1.7 1.8 25 646 62 165
25GDL2-12×5 1.4 2 2.4 0.39 0.56 0.67 63 60 55 23 30 32 2900 1.04 1.09 1.12 1.5 1.4 1.7 1.8 25 711 68 205
25GDL2-12×6 1.4 2 2.4 0.39 0.56 0.67 76 72 66 23 30 32 2900 1.26 1.30 1.35 1.5 1.4 1.7 1.8 25 751 72 245
25GDL2-12×7 1.4 2 2.4 0.39 0.56 0.67 88 84 77 23 30 32 2900 1.46 1.52 1.57 2.2 1.4 1.7 1.8 25 816 78 285
25GDL2-12×8 1.4 2 2.4 0.39 0.56 0.67 101 96 88 23 30 32 2900 1.63 1.74 1.80 2.2 1.4 1.7 1.8 25 856 82 325
25GDL2-12×9 1.4 2 2.4 0.39 0.56 0.67 114 108 99 23 30 32 2900 1.89 1.96 2.02 2.2 1.4 1.7 1.8 25 896 86 365
25GDL2-12×10 1.4 2 2.4 0.39 0.56 0.67 126 120 110 23 30 32 2900 2.01 2.17 2.24 3 1.4 1.7 1.8 25 981 98 405
25GDL2-12×11 1.4 2 2.4 0.39 0.56 0.67 139 132 121 23 30 32 2900 2.31 2.39 2.47 3 1.4 1.7 1.8 25 1021 102 445
25GDL2-12×12 1.4 2 2.4 0.39 0.56 0.67 152 144 132 23 30 32 2900 2.52 2.61 2.70 3 1.4 1.7 1.8 25 1061 106 485
25GDL4-11×3 2.8 4 4.8 0.78 1.11 1.33 36 33 28.5 32 40 41 2900 0.86 0.90 0.91 1.1 1.4 1.7 1.8 25 606 58 125
25GDL4-11×4 2.8 4 4.8 0.78 1.11 1.33 48 44 38 32 40 41 2900 1.14 1.20 1.21 1.5 1.4 1.7 1.8 25 671 65 165
25GDL4-11×5 2.8 4 4.8 0.78 1.11 1.33 60 55 47.5 32 40 41 2900 1.43 1.50 1.51 2.2 1.4 1.7 1.8 25 736 72 205
25GDL4-11×6 2.8 4 4.8 0.78 1.11 1.33 72 66 57 32 40 41 2900 1.72 1.80 1.82 2.2 1.4 1.7 1.8 25 776 76 245
25GDL4-11×7 2.8 4 4.8 0.78 1.11 1.33 84 77 66.5 32 40 41 2900 2.00 2.10 2.12 3 1.4 1.7 1.8 25 861 86 285
25GDL4-11×8 2.8 4 4.8 0.78 1.11 1.33 96 88 76 32 40 41 2900 2.29 2.40 2.42 3 1.4 1.7 1.8 25 901 90 325
25GDL4-11×9 2.8 4 4.8 0.78 1.11 1.33 108 99 85.5 32 40 41 2900 2.57 2.70 2.73 3 1.4 1.7 1.8 25 941 94 365
25GDL4-11×10 2.8 4 4.8 0.78 1.11 1.33 120 110 95 32 40 41 2900 2.86 3.00 3.03 4 1.4 1.7 1.8 25 1011 110 405
25GDL4-11×11 2.8 4 4.8 0.78 1.11 1.33 132 121 104.5 32 40 41 2900 3.14 3.30 3.33 4 1.4 1.7 1.8 25 1051 114 445
25GDL4-11×12 2.8 4 4.8 0.78 1.11 1.33 144 132 114 32 40 41 2900 3.43 3.60 3.64 4 1.4 1.7 1.8 25 1091 118 485
25GDL4-11×13 2.8 4 4.8 0.78 1.11 1.33 156 143 123.5 32 40 41 2900 3.72 3.90 3.94 4 1.4 1.7 1.8 25 1131 122 525

注：
1、GDLS、GDL-B、GDLS-B型管道泵除重量及H尺寸稍有不同外其性能参数与GDL型相同。
2、h2尺寸仅用于GDLS及GDLS-B型。

型号 流量 扬程 效率 转速 功率KW 汽蚀余量m 进出口径mm 高度H mm 重量 kg 高度h2mm
m3/h L/S m % r/min 轴功率 电机功率
40GDL6-12×3 4.2 6 7.2 1.17 1.67 2.0 41 36 30.5 43 52 52 2900 1.09 1.13 1.15 1.5 1.4 1.7 1.8 40 657 72 125
40GDL6-12×4 4.2 6 7.2 1.17 1.67 2.0 54 48 40.6 43 52 52 2900 1.45 1.5 1.53 2.2 1.4 1.7 1.8 40 722 78 165
40GDL6-12×5 4.2 6 7.2 1.17 1.67 2.0 68 60 51 43 52 52 2900 1.81 1.88 1.92 2.2 1.4 1.7 1.8 40 762 82 205
40GDL6-12×6 4.2 6 7.2 1.17 1.67 2.0 82 72 61 43 52 52 2900 2.18 2.26 2.30 3 1.4 1.7 1.8 40 847 92 245
40GDL6-12×7 4.2 6 7.2 1.17 1.67 2.0 95 84 71 43 52 52 2900 2.54 2.64 2.69 3 1.4 1.7 1.8 40 887 96 285
40GDL6-12×8 4.2 6 7.2 1.17 1.67 2.0 109 96 81 43 52 52 2900 2.91 3.01 3.07 4 1.4 1.7 1.8 40 967 112 325
40GDL6-12×9 4.2 6 7.2 1.17 1.67 2.0 123 108 91 43 52 52 2900 2.27 3.39 3.45 4 1.4 1.7 1.8 40 1007 116 365
40GDL6-12×10 4.2 6 7.2 1.17 1.67 2.0 136 120 102 43 52 52 2900 3.36 3.77 3.84 4 1.4 1.7 1.8 40 1047 120 405
40GDL6-12×11 4.2 6 7.2 1.17 1.67 2.0 150 132 112 43 52 52 2900 4.0 4.15 4.22 5.5 1.4 1.7 1.8 40 1132 140 445
40GDL6-12×12 4.2 6 7.2 1.17 1.67 2.0 164 144 122 43 52 52 2900 4.36 4.52 4.60 5.5 1.4 1.7 1.8 40 1172 146 485
50GDL12-15×2 8.4 12 14.4 2.33 3.33 4.0 36 30 24 48 56 53 2900 1.72 1.75 1.85 2.2 1.4 1.8 1.8 50 766 113 158
50GDL12-15×3 8.4 12 14.4 2.33 3.33 4.0 54 45 36 48 56 53 2900 2.57 2.63 2.78 3 1.4 1.8 1.8 50 866 129 233
50GDL12-15×4 8.4 12 14.4 2.33 3.33 4.0 72 60 48 48 56 53 2900 3.43 3.5 3.70 4 1.4 1.8 1.8 50 1001 149 308
50GDL12-15×5 8.4 12 14.4 2.33 3.33 4.0 90 75 60 48 56 53 2900 4.2 4.27 4.63 5.5 1.4 1.8 1.8 50 1126 181 383
50GDL12-15×6 8.4 12 14.4 2.33 3.33 4.0 108 90 72 48 56 53 2900 5.15 5.25 5.55 5.5 1.4 1.8 1.8 50 1201 190 458
50GDL12-15×7 8.4 12 14.4 2.33 3.33 4.0 126 105 84 48 56 53 2900 6.0 6.12 6.48 7.5 1.4 1.8 1.8 50 1276 204 533
50GDL12-15×8 8.4 12 14.4 2.33 3.33 4.0 144 120 96 48 56 53 2900 6.86 7.0 7.40 7.5 1.4 1.8 1.8 50 1351 212 608
50GDL12-15×9 8.4 12 14.4 2.33 3.33 4.0 162 135 108 48 56 53 2900 7.72 7.87 8.33 11 1.4 1.8 1.8 50 1556 265 683
50GDL12-15×10 8.4 12 14.4 2.33 3.33 4.0 180 150 120 48 56 53 2900 8.58 8.75 9.25 11 1.4 1.8 1.8 50 1631 273 758
50GDL18-15×2 12.6 18 21.6 3.5 5 6 36 30 25 53 62 62 2900 2.33 2.37 2.37 3 1.4 1.8 1.8 50 791 122 158
50GDL18-15×3 2.6 18 21.6 3.5 5 6 54 45 37.5 53 62 62 2900 3.5 3.56 3.56 4 1.4 1.8 1.8 50 926 142 233
50GDL18-15×4 2.6 18 21.6 3.5 5 6 72 60 50 53 62 62 2900 4.66 4.75 4.75 5.5 1.4 1.8 1.8 50 1051 175 308
50GDL18-15×5 2.6 18 21.6 3.5 5 6 90 75 62.5 53 62 62 2900 5.83 5.93 5.93 7.5 1.4 1.8 1.8 50 1126 189 383
50GDL18-15×6 2.6 18 21.6 3.5 5 6 108 90 75 53 62 62 2900 7.0 7.12 7.12 7.5 1.4 1.8 1.8 50 1201 198 458
50GDL18-15×7 2.6 18 21.6 3.5 5 6 126 105 82.5 53 62 62 2900 8.16 8.30 8.31 11 1.4 1.8 1.8 50 1406 252 533
50GDL18-15×8 2.6 18 21.6 3.5 5 6 144 120 100 53 62 62 2900 9.32 9.49 9.49 11 1.4 1.8 1.8 50 1481 261 608
50GDL18-15×9 2.6 18 21.6 3.5 5 6 162 135 112.5 53 62 62 2900 10.49 10.68 10.68 15 1.4 1.8 1.8 50 1556 280 683
50GDL18-15×10 2.6 18 21.6 3.5 5 6 180 150 125 53 62 62 2900 11.66 11.87 11.87 15 1.4 1.8 1.8 50 1631 289 758

注：
1、GDLS、GDL-B、GDLS-B型管道泵除重量及H尺寸稍有不同外其性能参数与GDL型相同。
2、h2尺寸仅用于GDLS及GDLS-B型。

型号 流量 扬程 效率 转速 功率KW 汽蚀余量m 进出口径mm 高度H mm 重量 kg 高度h2mm
m3/h L/S m % r/min 轴功率 电机功率
65GDL24-12×2 16.8 24 28.8 4.67 6.67 8 27 24 22 56 65 67 2900 2.21 2.41 5.57 3 2.9 3 3.1 65 821 131 160
65GDL24-12×3 16.8 24 28.8 4.67 6.67 8 40.5 36 33 56 65 67 2900 3.31 3.62 3.87 4 2.9 3 3.1 65 936 153 235
65GDL24-12×4 16.8 24 28.8 4.67 6.67 8 54 48 44 56 65 67 2900 4.41 4.83 5.15 5.5 2.9 3 3.1 65 1061 182 310
65GDL24-12×5 16.8 24 28.8 4.67 6.67 8 67.5 60 55 56 65 67 2900 5.52 6.03 6.44 7.5 2.9 3 3.1 65 1136 198 385
65GDL24-12×6 16.8 24 28.8 4.67 6.67 8 81 72 66 56 65 67 2900 6.62 7.24 7.73 7.5 2.9 3 3.1 65 1211 214 460
65GDL24-12×7 16.8 24 28.8 4.67 6.67 8 94.5 84 77 56 65 67 2900 7.72 8.45 9.01 11 2.9 3 3.1 65 1416 263 535
65GDL24-12×8 16.8 24 28.8 4.67 6.67 8 108 96 88 56 65 67 2900 8.83 9.65 10.3 11 2.9 3 3.1 65 1491 273 610
65GDL24-12×9 16.8 24 28.8 4.67 6.67 8 121.5 108 99 56 65 67 2900 9.93 10.85 11.59 15 2.9 3 3.1 65 1556 293 685
65GDL24-12×10 16.8 24 28.8 4.67 6.67 8 135 120 110 56 65 67 2900 11.0 12.06 12.88 15 2.9 3 3.1 65 1641 303 760
80GDL36-12×2 25.2 36 43.2 7 10 12 27 24 21 59 68 67 2900 3.14 3.46 3.68 4 3.5 4 4.2 80 917 193 182
80GDL36-12×3 25.2 36 43.2 7 10 12 40.5 36 31.5 59 68 67 2900 4.71 5.19 5.53 5.5 3.5 4 4.2 80 1052 227 267
80GDL36-12×4 25.2 36 43.2 7 10 12 54 48 42 59 68 67 2900 6.29 6.92 7.37 7.5 3.5 4 4.2 80 1137 244 352
80GDL36-12×5 25.2 36 43.2 7 10 12 67.5 60 52.5 59 68 67 2900 7.86 8.67 9.22 11 3.5 4 4.2 80 1352 292 437
80GDL36-12×6 25.2 36 43.2 7 10 12 81 72 63 59 68 67 2900 9.43 10.39 11.06 11 3.5 4 4.2 80 1437 302 522
80GDL36-12×7 25.2 36 43.2 7 10 12 94.5 84 73.5 59 68 67 2900 11.0 12.12 12.9 15 3.5 4 4.2 80 1522 322 607
80GDL36-12×8 25.2 36 43.2 7 10 12 108 96 84 59 68 67 2900 12.58 13.85 14.75 15 3.5 4 4.2 80 1607 332 692
80GDL36-12×9 25.2 36 43.2 7 10 12 121.5 108 94.5 59 68 67 2900 14.14 15.59 16.5 18.5 3.5 4 4.2 80 1737 365 777
80GDL36-12×10 25.2 36 43.2 7 10 12 135 120 115 59 68 67 2900 15.71 17.31 18.4 18.5 3.5 4 4.2 80 1822 375 862
80GDL54-14×2 37.8 54 64.8 10.5 15 18 32 28 25 62 70 73.5 2900 5.32 5.88 6.01 7.5 3.7 4 4.2 80 967 218 182
80GDL54-14×3 37.8 54 64.8 10.5 15 18 48 42 37.5 62 70 73.5 2900 7.97 8.82 9.01 11 3.7 4 4.2 80 1182 267 267
80GDL54-14×4 37.8 54 64.8 10.5 15 18 64 56 50 62 70 73.5 2900 10.13 11.76 12.01 15 3.7 4 4.2 80 1267 287 352
80GDL54-14×5 37.8 54 64.8 10.5 15 18 80 70 62.5 62 70 73.5 2900 13.3 14.7 15.0 18.5 3.7 4 4.2 80 1397 320 437
80GDL54-14×6 37.8 54 64.8 10.5 15 18 96 84 75 62 70 73.5 2900 15.9 17.64 18.0 18.5 3.7 4 4.2 80 1482 330 522
80GDL54-14×7 37.8 54 64.8 10.5 15 18 112 98 87.5 62 70 73.5 2900 18.6 20.58 21.0 22 3.7 4 4.2 80 1592 373 607
80GDL54-14×8 37.8 54 64.8 10.5 15 18 128 112 100 62 70 73.5 2900 21.3 23.54 24 30 3.7 4 4.2 80 1607 400 692
80GDL54-14×9 37.8 54 64.8 10.5 15 18 144 126 112.5 62 70 73.5 2900 23.9 26.49 27 30 3.7 4 4.2 80 1757 421 777
80GDL54-14×10 37.8 54 64.8 10.5 15 18 160 140 125 62 70 73.5 2900 26.6 29.43 30 37 3.7 4 4.2 80 1882 432 862

注：
1、GDLS、GDL-B、GDLS-B型管道泵除重量及H尺寸稍有不同外其性能参数与GDL型相同。
2、h2尺寸仅用于GDLS及GDLS-B型。

型号 流量 扬程 效率 转速 功率KW 汽蚀余量m 进出口径mm 高度H mm 重量 kg 高度h2mm
m3/h L/S m % r/min 轴功率 电机功率
100GDL72-14×2 50.4 72 86.4 14 20 24 32 28 24 64 72 73 2900 6.87 7.53 7.74 11 4.2 4.5 4.7 100 1200 276 187
100GDL72-14×3 50.4 72 86.4 14 20 24 48 42 36 64 72 73 2900 10.3 11.29 11.61 15 4.2 4.5 4.7 100 1335 298 272
100GDL72-14×4 50.4 72 86.4 14 20 24 64 56 48 64 72 73 2900 13.7 15.05 15.48 18.5 4.2 4.5 4.7 100 1460 336 357
100GDL72-14×5 50.4 72 86.4 14 20 24 80 70 60 64 72 73 2900 17.17 18.81 19.35 22 4.2 4.5 4.7 100 1650 381 442
100GDL72-14×6 50.4 72 86.4 14 20 24 96 84 72 64 72 73 2900 20.6 22.57 23.22 30 4.2 4.5 4.7 100 1740 453 527
100GDL72-14×7 50.4 72 86.4 14 20 24 112 98 84 64 72 73 2900 24.03 26.34 27.09 30 4.2 4.5 4.7 100 1825 466 612
100GDL72-14×8 50.4 72 86.4 14 20 24 128 112 96 64 72 73 2900 27.4 30.1 30.96 37 4.2 4.5 4.7 100 1900 493 697
100GDL72-14×9 50.4 72 86.4 14 20 24 144 126 108 64 72 73 2900 30.9 33.9 34.83 37 4.2 4.5 4.7 100 1980 582 782
100GDL72-14×10 50.4 72 86.4 14 20 24 160 140 120 64 72 73 2900 34.3 37.6 38.7 45 4.2 4.5 4.7 100 2070 595 867
125GDL100-20×2 70 100 120 19.4 27.7 33.3 46 40 34 65 73 73 2900 13.5 14.7 15.2 18.5 4.2 4.5 4.7 125 1185 292 204
125GDL100-20×3 70 100 120 19.4 27.7 33.3 69 60 51 65 73 73 2900 20.2 22.1 22.8 30 4.2 4.5 4.7 125 1315 430 289
125GDL100-20×4 70 100 120 19.4 27.7 33.3 92 80 68 65 73 73 2900 27 29.5 30.4 37 4.2 4.5 4.7 125 1410 463 394
125GDL100-20×5 70 100 120 19.4 27.7 33.3 115 100 85 65 73 73 2900 33.7 36.8 38.1 45 4.2 4.5 4.7 125 1585 555 489
125GDL100-20×6 70 100 120 19.4 27.7 33.3 138 120 102 65 73 73 2900 40.5 44.2 45.7 55 4.2 4.5 4.7 125 1865 640 584
125GDL100-20×7 70 100 120 19.4 27.7 33.3 161 140 119 65 73 73 2900 47.2 51.5 53.3 75 4.2 4.5 4.7 125 1960 840 479
125GDL100-20×8 70 100 120 19.4 27.7 33.3 181 160 136 65 73 73 2900 54 58.9 60.9 75 4.2 4.5 4.7 125 2055 855 774
125GDL100-20×9 70 100 120 19.4 27.7 33.3 207 180 153 65 73 73 2900 60.7 66.3 68.5 75 4.2 4.5 4.7 125 2225 870 869
125GDL100-20×10 70 100 120 19.4 27.7 33.3 230 200 170 65 73 73 2900 67.5 73.6 76.1 90 4.2 4.5 4.7 125 2370 955 964
150GDL160-25×2 112 160 192 31.1 44.4 53.3 56 50 44 69 78 77 2900 24.77 27.95 29.9 37 4.4 4.5 4.7 150 1325 437 205
150GDL160-25×3 112 160 192 31.1 44.4 53.3 84 75 66 69 78 77 2900 37.15 41.92 44.84 55 4.4 4.5 4.7 150 1420 596 300
150GDL160-25×4 112 160 192 31.1 44.4 53.3 112 100 88 69 78 77 2900 49.54 55.9 59.79 75 4.4 4.5 4.7 150 1705 737 395
150GDL160-25×5 112 160 192 31.1 44.4 53.3 140 125 110 69 78 77 2900 61.92 69.87 74.74 90 4.4 4.5 4.7 150 1875 856 490
150GDL160-25×6 112 160 192 31.1 44.4 53.3 168 150 142 69 78 77 2900 74.31 83.85 96.49 110 4.4 4.5 4.7 150 1970 951 585
150GDL160-25×7 112 160 192 31.1 44.4 53.3 186 175 144 69 78 77 2900 82.27 97.82 97.85 110 4.4 4.5 4.7 150 2115 978 680

注：
1、GDLS、GDL-B、GDLS-B型管道泵除重量及H尺寸稍有不同外其性能参数与GDL型相同。
2、h2尺寸仅用于GDLS及GDLS-B型。

选购注意事项：

本网页所示GDL型多级管道离心泵说明书、样本，包括：型号、结构图、性能参数、安装尺寸、标准等，仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考，详细的GDL型多级管道离心泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
