EG6K41W/J/FS英标气动隔膜阀

EG6K/B41J-6/10/16型 气动衬胶隔膜阀、气动衬氟隔膜阀
EG6K/B41J-6/10/16型 气动衬胶隔膜阀、气动衬氟隔膜阀

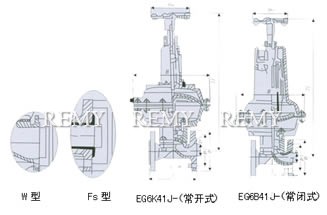

EG6K/B41J-6/10/16型 气动衬胶隔膜阀、气动衬氟隔膜阀 外形尺寸图
气动衬胶隔膜阀、气动衬氟隔膜阀 外形尺寸图

主要功能特点

气动隔膜阀还可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要；气动隔膜阀的反馈信号采用无触点传感技术；气动隔膜阀采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端；当气源发生故障时，可操作手轮使阀门开启。

主要零件的材料

零件名称 阀体 阀瓣、阀盖 气缸、气缸盖 隔膜 螺杆、阀杆、活塞
材料 HT200衬氟塑料、衬橡胶 HT200 HT200 氟丁橡胶、氟塑料 35

主要外形尺寸和连接尺寸

型号 公称 通径 DN (mm) 尺 寸 （mm） 气 动 装 置 质量 ㎏
L f D1 D Do n-d H B 代号 ES 耗气量 Cn3 气源压力 MPa 气源 接头 in
J型 W型
EG6K41W/J/FS-16 20 121 117 2 75 105 140 4-13.5 343 168 68 163.87 0.3 1/8 6.3
25 131 127 2 85 115 140 4-13.5 345 168 68 196.65 0.3～0.4 1/8 7.3
32 150 146 2 100 140 140 4-17.5 363 260 68 229.4 0.3～0.4 1/8 8.3
40 163 159 2 110 150 140 4-17.5 430 260 69 1458.7 0.3～0.4 1/4 14.5
50 194 190 2 125 165 140 4-17.5 575 260 70 3162.7 0.3～0.4 1/4 26
EG6K41W/J/FS-10 65 220 216 2 145 185 140 4-17.5 588 260 70 3243 0.3～0.4 1/4 30.8
80 258 254 2 160 200 165 8-17.5 769 425 71 6636.8 0.4～0.5 3/8 64.9
100 309 305 2 180 220 280 8-17.5 816 425 71 6948 0.4～0.5 3/8 70.3
125 362 356 3 210 250 280 8-17.5 820 425 71 7374.2 0.4～0.5 3/8 80.7
150 412 406 3 240 285 280 8-22 920 549 72 10652 0.5 3/8
EG6K41W.J.FS-6 200 527 521 4 295 340 280 8-22 1010 549 72 16715 0.6 3/8 212

EG6K41W/J/FS-16 20 121 117 2 75 105 120 4-13.5   168 61 163.87 0.3 1/8 7.2
25 131 127 2 85 115 120 4-13.5 394 168 61 196.65 0.3～0.4 1/8 8.9
32 150 146 2 100 140 120 4-17.5 400 168 61 229.4 0.3～0.4 1/8 10.6
40 163 159 2 110 150 165 4-17.5 485 260 62 1425.7 0.3～0.4 1/4 19.5
50 194 190 2 125 165 165 4-17.5 635 318 63 2284.1 0.3～0.4 1/4 34.9
EG6K41W/J/FS-10 65 220 216 2 145 185 165 4-17.5 650 318 63 3048 0.3～0.4 1/4 39.9
80 258 254 2 160 200 165 8-17.5 660 318 63 3244.7 0.4～0.5 3/8 51.9
100 309 305 2 180 220 280 8-17.5 816 425 64 6964.7 0.4～0.5 3/8 93.2
125 362 356 3 210 250 280 8-17.5 825 425 64 7439.7 0.4～0.5 3/8 105.3
150 412 406 3 240 285 310 8-22 1013 549 65 14912 0.5 3/8 184.5
EG6K41W.J.FS-6 200 529 521 4 295 340 483 8-22 1300 749 65 49161 0.6 1/2 407.4

1、设计与制造按：GB12239或BS5156
2、结构长度按：GB12221或BS5156
3、法兰连接尺寸按：GB4216.4或BS4504
4、试验与检验按：GB/T13927或BS5156

选购注意事项：

本网页所示EG6K41W/J/FS英标气动隔膜阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的EG6K41W/J/FS英标气动隔膜阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
