SEG41W卫生级不锈钢隔膜阀

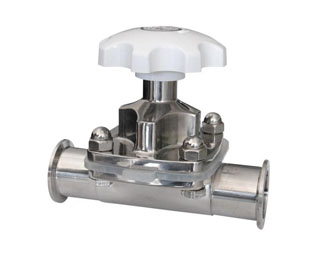

SEG41W-10/16P型卫生级不锈钢隔膜阀
SEG41W-10/16P型卫生级不锈钢隔膜阀
SEG41W-10/16P型卫生级不锈钢隔膜阀 外形尺寸图
SEG41W-10/16P型卫生级不锈钢隔膜阀 外形尺寸图

主要性能规范

工作温度 适用介质
≤120℃ 植物油、动物油、酒类、香精、果汁、饮料和各类生化试剂等。

注：此为本厂基型产品适用温度，如有不同要求请参阅前页说明进行选择。

主要零件的材料

名称 材料
阀体 不锈钢
阀盖 铸铁、不锈钢
阀瓣 灰铸铁
手轮 灰铸铁
食品级隔膜 天然胶、丁基胶、氟塑料、丁腈胶、三无乙丙胶等。
阀杆 碳钢

主要外形尺寸和连接尺寸

公 称 通 径 公称压力 MPa 工作压力 MPa L D D1 Z-Фd h2 H2 Do 重量 ㎏
DN/mm NPS/inch
15 1/2 1.6 1.6 107 95 65 4-14 89 95 50 2
20 3/4 117 105 75 4-14 93 103 70 3
25 1 127 115 85 4-14 100 112 83 4
32 1 1/4 146 140 100 4-18 127 144 114 6.5
40 1 1/2 159 150 110 4-18 136 156 114 7.5
50 2 190 165 125 4-18 151 177 140 10.5
65 2 1/2 1.0 1.0 216 185 145 4-18 183 213 165 17.5
80 3 254 200 160 8-18 198 273 230 25.5
100 4 305 220 180 8-18 266 320 280 36
125 5 356 250 210 8-18 319 386 280 47.5
150 6 406 285 240 8-22 380 453 368 74
200 8 521 340 295 8-22 506 626 483 143

采用标准： 设计与制造：GB12239、QJB10-2000 结构长度：BS5156 法兰连接尺寸：GB：9113，也可按表8、表9标准生产

选购注意事项：

本网页所示SEG41W卫生级不锈钢隔膜阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的SEG41W卫生级不锈钢隔膜阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
