GJ6B41X 管夹阀

GJ6B41X-6L常闭型气动管夹阀 GJ41X-6L管夹阀
GJ6B41X-6L常闭型气动管夹阀 GJ41X-6L管夹阀

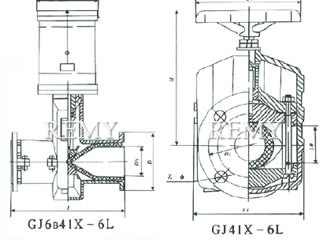

GJ6B41X-6L常闭型气动管夹阀 GJ41X-6L管夹阀 外形尺寸图
GJ6B41X-6L常闭型气动管夹阀 GJ41X-6L管夹阀 外形尺寸图

主要性能规范

工作温度 适用介质
≤85℃ 矿浆、磨料、干湿型粉尘类

注：此为本厂基型产品适用温度，如有不同要求请参阅前页说明进行选择。

主要零件的材料

名称 材料
阀体 铝合金
套管 橡胶
阀杆 铸钢、碳钢
压杆 铝合金
手轮 铸铁
托架 球墨铸铁

主要外形尺寸和连接尺寸

公 称 通 径 公称压力
/MPa		 工作压力
/MPa		 L L1 Lo D D1 Do H Z-Фd 重量
/㎏
DN/mm NPS/inch
25 1 0.6 0.6 160 124 31 115 85 120 150 4-14 3
32 1 1/4 165 145 40 *140 100 140 174 4-18 4.5
40 1 1/2 190 157 50 *150 110 140 186 4-18 5.5
50 2 210 160 60 160 125 160 205 4-18 7.5
65 2 1/2 270 199 74 180 145 160 238 4-18 10.5
80 3 300 222 88 195 160 200 241 4-18 15.5
100 4 350 250 106 215 180 240 301 8-18 20
125 5 430 318 134 245 210 280 360 8-18 32.5
150 6 500 350 158 280 240 320 405 8-23 48
200 8 650 446 206 335 295 450 545 8-23 102
250 10 800 516 256 *395 350 450 632 12-23
300 12 950 562 304 *445 400 620 741 12-23

采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa）

选购注意事项：

本网页所示GJ6B41X 管夹阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的GJ6B41X 管夹阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
