J41F46/F3衬氟截止阀

J41F46/F3-10/16/25C/P ANSI:150Lb/300Lb
J41F46/F3-10/16/25C/P ANSI:150Lb/300Lb

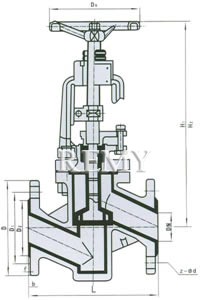

J41F46/F3-10/16/25C/P ANSI:150Lb/300Lb 外形尺寸图
J41F46/F3-10/16/25C/P ANSI:150Lb/300Lb 外形尺寸图

特点及用途

FEP(F46)、PCTFE(F3)衬氟截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂的输送管路上，FEP衬氟截止阀还能适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

主要材料及标准

零件名称 材 料 技术规范
阀体、阀盖 铸铁、铸钢、不锈钢、内衬F46 、F3 设计标准 GB12233
阀瓣 优炭钢、不锈钢、衬F46 、F3 结构长度 GB12221
阀杆 不锈钢 法兰标准 JB/T79-78
填料 F4 GB9113.1-26
阀杆螺母 2HMn58-2-2 检验试验 GB/T13927
手轮 HT200 驱动方式 手动、电动、气动

外型与连接尺寸

公称通径 PN1.6(MPa)主要外形尺寸和连接尺寸(mm) 参考值 重量
DN L D D1 D2 f b Z-Φd Do h2 H2 ㎏
15 130 95 65 43 3 14 4-Φ14 100 190 202 7
20 150 105 75 50 3 14 4-Φ14 120 225 250 8
25 160 115 85 60 3 16 4-Φ14 120 230 255 9
32 180 135 100 68 3 18 4-Φ18 140 260 290 12
40 200 145 110 80 3 18 4-Φ18 160 280 315 16
50 230 160 125 100 3 20 4-Φ18 180 300 345 20
65 290 180 145 115 3.5 20 4-Φ18 220 365 420 28
80 310 195 160 130 3.5 22 8-Φ18 240 420 490 39
100 350 215 180 150 4 24 8-Φ18 260 450 536 51
125 400 245 210 180 4 26 8-Φ18 320 520 630 70
150 480 280 240 210 4 28 8-Φ23 360 560 695 100
200 600 335 295 260 5 30 8-Φ23 400 630 780 160
250 730 405 355 319 5 35 12-Φ26 450 700 880 250
300 850 460 410 370 5 38 12-Φ26 500 770 1070 350

选购注意事项：

本网页所示J41F46/F3衬氟截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的J41F46/F3衬氟截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
