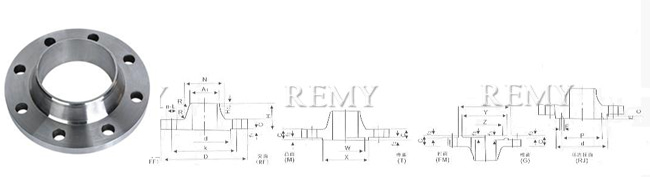

HG20595-97 pn6.3MPa(63bar)带颈平焊钢制管法兰

公称通径 Nominal? Pipe Siz DN	钢管外径（对焊环颈部外径）Steel pipe outer diameter(Butt welding link pate outer diameter)A1		连接尺寸 Connection size					法兰厚度 Flange thickness C	法兰颈 Flange neck						理论重量 (Kg)
	A	B	法兰外径 Flange outer diameter D	螺栓孔中心圆直径 Bolt hole heart round diameter K?	螺栓孔直径 Bolt hole diameter L	螺栓孔数量 Bolt hole Quantity n	螺纹		N		S	h2	R		对焊环	法兰
	A	B	法兰外径 Flange outer diameter D	螺栓孔中心圆直径 Bolt hole heart round diameter K?	螺栓孔直径 Bolt hole diameter L	螺栓孔数量 Bolt hole Quantity n	螺纹		A	B	S	h2	R		对焊环	法兰
10	17.2	14	100	70	14	4	M12	20	32	32	3	6		3	45	1.18
15	21.3	18	105	75	14	4	M12	20	34	34	3.2	6		3	45	1.30
20	26.9	25	130	90	18	4	M16	20	42	42	3.6	6		4	52	2.00
25	33.7	32	140	100	18	4	M16	24	52	52	3.6	8		4	58	2.79
32	42.4	38	155	110	22	4	M20	24	60	60	3.6	8		5	60	3.38
40	48.3	45	170	125	22	4	M20	26	70	70	4	10		5	62	4.40
50	60.3	57	180	135	22	4	M24	26	82	82	5	10		5	62	4.86
65	76.1	76	205	160	22	8	M24	26	98	98	6	12		6	68	5.59
80	88.9	89	215	170	22	8	M20	28	112	112	6	12		6	72	6.93
100	114.3	108	250	200	26	8	M24	30	138	138	7	12		6	78	9.98
125	139.7	133	295	240	30	8	M27	34	168	168	7.5	12		6	88	15.6
150	168.3	159	345	280	33	8	M30*2	36	202	202	8.5	12		8	95	23.0
200	219.1	219	415	345	36	12	M33*2	42	256	256	10.5	16		8	110	35.0
250	273	273	470	400	36	12	M33*2	46	316	316	13.5	18		10	125	48.9
300	323.9	325	530	460	36	16	M33*2	52	372	372	15.5	18		10	140	68.3
350	355.6	377	600	525	39	16	M36*3	56	420	442	17.5	20		10	150	95.4
400	406.4	426	610	585	42	16	M39*3	60	475	495	20	20		10	160	141.3
