PN4.0MPa(40bar)对焊环套钢制管法兰

公称通径	钢管外径（对焊环颈部外径）Steel pipe outer diameter(Butt welding link pate outer diameter)A1		连接尺寸 Connection size						法兰厚度 Flange thickness C	法兰内径 Flange inside diameter B1		圆角 Fillet R1	倒角 Bevel edge E	对焊环Butt welding link					理论重量 Theoretical weight (Kg)
公称通径	A	B	法兰外径 Flange outer diameter D	螺栓孔中心圆直径		螺栓孔直径	螺栓孔数量	螺纹	法兰厚度 Flange thickness C	A	B	圆角 Fillet R1	倒角 Bevel edge E	高度		外径 r	S	S2	对焊环	法兰
10	17.2	14	90		60	14	4	M12	14	21	18	2	2	35	41		1.8	1.8	0.04	0.60
15	21.3	18	95		65	14		M12	14	25	22	2	2	38	46		2.0	2.0	0.05	0.67
20	26.9	25	105		75	14	4	M12	16	31	29	2	2	40	56		2.3	2.3	0.09	0.93
25	33.7	32	115		85	14	4	M12	16	38	36	3	3	40	65		2.6	2.6	0.13	1.10
32	42.4	38	140		100	18	4	M16	18	47	42	3	3	42	76		2.6	2.6	0.17	1.83
40	48.3	45	150		110	18	4	M16	18	53	50	3	3	45	84		2.6	2.6	0.20	2.07
50	60.3	57	165		125	18	4	M16	20	65	62	3	3	48	99		2.9	2.9	0.31	2.72
65	76.1	76	185		145	18	8	M16	22	81	81	3	3	52	118		2.9	2.9	0.46	3.40
80	88.9	89	200		160	18	8	M16	24	94	94	4	4	58	132		3.2	3.2	0.59	4.23
100	114.3	108	235		190	22	8	M20	26	120	114	4	4	65	156		3.6	3.6	0.93	6.15
125	139.7	133	270		210	26	8	M24	28	145	139	4	4	68	184		4.0	4.0	1.29	8.31
150	168.3	159	300		250	26	8	M24	30	174	165	4	4	75	211		4.5	4.5	1.90	10.6
200	219.1	219	325		320	30	12	M27	36	226	226	4	4	88	284		6.3	6.3	3.91	17.5
250	273	273	450		385	33	12	M30*2	42	281	281	5	5	105	345		7.1	7.1	6.13	28.6
300	323.9	325	515		450	33	16	M30*2	48	333	334	5	5	115	409		8.0	8.0	9.29	40.3
350	355.6	377	580		510	36	16	M32*2	55	365	386	5	5	125	465		8.8	8.8	12.8	56.5
400	406.4	426	660		585	39	16	M36*3	60	416	435	5	5	135	535		11.0	11.0	20.6	82.1
450	457	480	685		610	39	20	M36*3	66	467	490	5	5	135	560		12.5	12.5	25.1	90.8
500	508	530	755		670	42	20	M39*3	72	519	541	6	6	140	615		14.2	14.2	35.6	107.4
600	610	630	890		795	48	20	M45*3	84	622	642	6	6	150	735		16.0	16.0	50.5	172.8

选购注意事项：

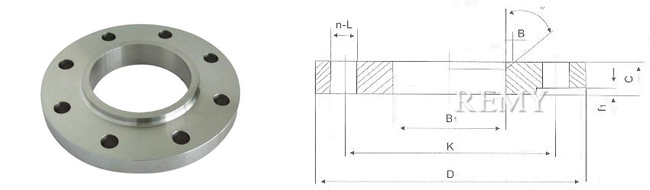

本网页所示PN4.0MPa(40bar)对焊环套钢制管法兰样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的PN4.0MPa(40bar)对焊环套钢制管法兰说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
