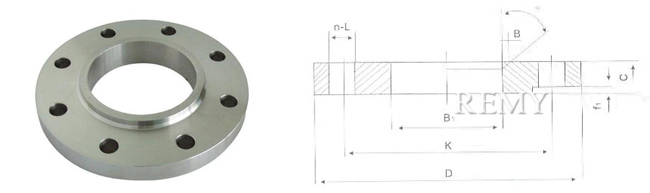

PN1.0MPa(10bar)对焊环松套钢制管法兰

公称通径 Nom inal Pipe Siz DN	钢管外径（对焊环颈部外径）Steel pipe outer diameter(Butt welding link pate outer diameter)A1		连接尺寸 Connection size						法兰厚度 Flan ge thick ness C	法兰内径 Flange inside diameter B1		圆角 Fil let R1		倒角 Be ve l ed ge E	对焊环Butt welding link				理论重量 Theoretical weight (Kg)
公称通径 Nom inal Pipe Siz DN	A	B	法兰外径 Flange outer diameter D	螺栓孔中心圆直径 Bolt hole heart round diameter K		螺栓孔直径 Bolt hole diameter L	螺栓孔数量 Bolt hole Quantity n	螺纹 Thread Th	法兰厚度 Flan ge thick ness C	A	B	圆角 Fil let R1		倒角 Be ve l ed ge E	高度 Alti tude h	外径 Outer diam eter	S	S2	对焊环 Butt welding link	法兰 Flange
10	17.2	14	90		60	14	4	M12	14	21	18		2	2	35	41	1.8	1.8	0.04	0.60
15	21.3	18	95		65	14	4	M12	14	25	22		2	2	38	46	2.0	2.0	0.05	0.67
20	26.9	25	105		75	14	4	M12	16	31	29		2	2	40	56	2.3	2.3	0.09	0.93
25	33.7	32	115		85	14	4	M12	16	38	36		3	3	40	65	2.6	2.6	0.13	1.10
32	42.4	38	140		100	18	4	M16	18	47	42		3	3	42	76	2.6	2.6	0.17	1.83
40	48.3	45	150		110	18	4	M16	18	53	50		3	3	45	84	2.6	2.6	0.20	2.07
50	60.3	57	165		125	18	4	M16	20	65	62		3	3	48	99	2.9	2.9	0.31	2.72
65	76.1	76	185		145	18	4	M16	20	81	81		4	4	48	118	2.9	2.9	0.41	3.25
80	88.9	89	200		160	18	8	M16	20	94	94		4	4	50	132	3.2	3.2	0.54	3.52
100	114.3	108	220		180	18	8	M16	22	120	114		4	4	52	156	3.6	3.6	0.79	4.45
125	139.7	133	250		210	18	8	M16	22	145	139		4	4	55	184	4.0	4.0	1.16	5.50
150	168.3	159	285		240	22	8	M20	24	174	165		4	4	55	211	4.5	4.5	1.56	7.41
200	219.1	219	340		295	22	8	M20	24	226	226		5	5	62	266	5.9	5.9	2.84	8.97
250	273	273	395		350	22	12	M20	26	281	281		5	5	68	319	6.3	6.3	3.96	11.4
300	323.9	325	445		400	22	12	M20	28	333	334		5	5	68	370	7.1	7.1	5.26	13.9
350	355.6	377	505		460	22	16	M20	30	365	386		5	5	68	429	7.1	7.1	7.34	18.2
400	406.4	426	565		515	26	16	M24	32	416	435		5	5	72	480	7.1	7.1	8.74	23.5
450	457	480	615		565	26	20	M24	35	467	490		5	5	72	530	7.1	7.1	10.1	26.9
500	508	530	670		620	26	20	M24	38	519	541		6	6	75	582	7.1	7.1	12.1	33.4
600	610	630	780		725	30	20	M27	42	622	642		6	6	80	682	7.1	7.1	15.5	46.1
