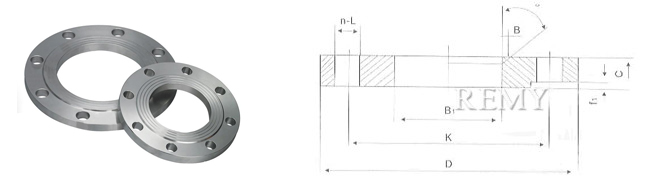

HG20593-97 PN0.6MPa9(6bar)板式平焊钢管法兰（PL）

公称通径 Nominal Pipe Siz	管子外径 Pipe outer diameter A1		连接尺寸 Connection size					法兰厚度 Flange thickness C	法兰内径 Flange inside diameter B1		坡口厚度 Bevel width b	法兰理论重量 Flange theoretical weight (Kg)
公称通径 Nominal Pipe Siz	管子外径 Pipe outer diameter A1		法兰外径 Flange outer diameter D	螺栓孔中心圆直径 Bolt hole heart round diameter K	螺栓孔直径 Bolt hole diameter L	螺栓孔数量 Bolt hole Quantity n	螺纹 Thread Th		A	B
DN	A	B	法兰外径 Flange outer diameter D	螺栓孔中心圆直径 Bolt hole heart round diameter K	螺栓孔直径 Bolt hole diameter L	螺栓孔数量 Bolt hole Quantity n	螺纹 Thread Th		A	B
10	17.2	14	75	50	11	4	M10	12	18	15	—	0.36
15	21.3	18	80	55	11	4	M10	12	22	19	—	0.41
20	26.9	25	90	65	11	4	M10	14	27.5	26	—	0.60
25	33.7	32	100	75	11	4	M10	14	34.5	33	—	0.73
32	42.4	38	120	90	14	4	M12	16	43.5	39	—	1.19
40	48.3	45	130	100	14	4	M12	16	49.5	46	—	1.38
50	60.3	57	140	110	14	4	M12	16	61.5	59	—	1.51
65	76.1	76	160	130	14	4	M12	16	77.5	78	—	1.85
80	88.9	89	190	150	18	4	M16	18	90.5	91	—	2.94
100	114.3	108	210	170	18	4	M16	18	116	110	—	3.41
125	139.7	133	240	200	18	8	M16	18	141.5	135	—	4.08
150	168.3	159	265	225	18	8	M16	20	170.5	161	—	5.14
200	219.1	219	320	280	18	8	M16	22	221.5	222	—	6.85
250	273	273	375	335	18	12	M16	24	276.5	276	—	8.96
300	323.9	325	440	395	22	12	M20	24	327.5	328	—	11.9
350	355.6	377	490	445	22	12	M20	26	359.5	381	—	14.3
400	406.4	426	540	495	22	16	M20	28	411	430	—	17.1
450	457	480	595	550	22	16	M20	30	462	485	—	20.2
500	508	530	645	600	22	20	M20	32	513.5	535	—	23.7
600	610	630	755	705	26	20	M24	36	616.5	636	—	33.7
700	711	720	860	810	26	24	M24	40	715	724	—	49.1
800	813	820	975	920	30	24	M27	44	817	824	—	67.8
900	914	920	1075	1020	30	24	M27	48	918	924	—	82.9
1000	1016	1020	1175	1120	30	28	M27	52	1020	1024	—	98.3
1200	1219	1220	1405	1340	33	32	M30*2	60	1223	1224	—	163.1
1400	1422	1420	1630	1560	36	36	M33*2	68	1426	1424	—	244.1
1600	1626	1620	1830	1760	36	40	M33*2	76	1630	1624	—	309.0
1800	1829	1820	2045	1970	39	44	M36*3	84	1833	1824	17	408.0
2000	2032	2020	2265	2180	42	48	M36*3	92	2036	2024	18	538.0

选购注意事项：

本网页所示HG20593-97 PN0.6MPa9(6bar)板式平焊钢管法兰（PL）样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的HG20593-97 PN0.6MPa9(6bar)板式平焊钢管法兰（PL）说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
