DF型多级卧式离心泵

DF型多级卧式离心泵（简称DF型多级泵）系卧式单吸多级分段式离心泵类产品，采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点，可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于其它液体之用。也中通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。

DF型多级泵适用范围

DF型泵供输送不含固体颗粒、温度为－20℃～105℃的腐蚀性液体，泵进口允许压力小于0.6MPa。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力行等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。 DF型泵供输送温度为-20-105℃，不含固体颗粒、有腐蚀性的液体。泵的进口压力小于0.6MPa。 DF型泵是卧式、单吸、多级分段式离心泵。泵的出口入口均垂直向上。用拉紧螺栓将泵的吸入段、中段、吐出段联结成一体。泵转子由装在轴上的叶轮、平衡盘等零件组成。转子两端由滚动轴泵或滑动轴承支撑，滚动轴承用油脂润滑。转子轴向力由平衡盘平衡。轴封采用机械密封或填料密封。轴两端有密封，内装机械，密封或软填料，密封函中通入有一定压力的水，起水封和冷却作用。在轴封处装有可更换的轴套，保护泵轴。泵通过弹性联轴器由原动机直接驱动。从原动方向看泵，泵为顺时针方向旋转。

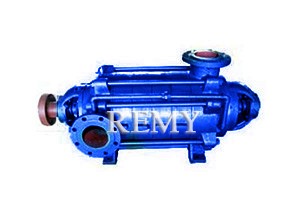

DF型多级卧式离心泵

DF型多级泵性能参数表

泵型号Pump Type	流量 Capacity Q (m3/h)	扬程head H(m)	转速Speed n (r/min)	功率(kw)Power		效率η(%)	允许吸上真空高度Hs(m) permiss	叶轮直径 D2(mm)	重量	外形尺寸(mm)			口径(mm)caliber		备注Remark

				轴功率	配带功率					长long	宽weight	高high	吸入imbibe	排出discharged

DF25-50	15	154.5	2950	14.3	22	44	7.7	196	270	930	522	480	80	80	级数3
	25	150		18.9		54	7.5
	28	144		20.3		54	7.4
DF25-50	15	206	2950	19.1	30	44	7.7	196	295	990	522	480	80	80	级数4
	25	200		25.2		54	7.5
	28	192		27.1		54	7.4
DF25-50	15	257.5	2950	23.9	37	44	7.7	196	315	1050	522	480	80	80	级数5
	25	250		31.5		54	7.5
	28	240		33.9		54	7.4
DF25-50	15	309	2950	28.6	55	44	7.7	196	340	1110	522	480	80	80	级数6
	25	300		37.8		54	7.5
	28	288		40.7		54	7.4
DF25-50	15	360.5	2950	33.4	55	44	7.7	196	360	1170	522	480	80	80	级数7
	25	350		44.1		54	7.5
	28	336		47.5		54	7.4
DF25-50	15	412	2950	38.2	75	44	7.7	196	385	1230	522	480	80	80	级数8
	25	400		50.4		54	7.5
	28	384		54.2		54	7.4
DF25-50	15	463.5	2950	43	75	44	7.7	196	405	1290	522	480	80	80	级数9
	25	450		56.7		54	7.5
	28	432		61		54	7.4
DF25-50	15	515	2950	47.7	75	44	7.7	196	430	1350	522	480	80	80	级数10
	25	500		63		54	7.5
	28	480		67.8		54	7.4
DF25-50	15	566	2950	52.5	100	44	7.7	196	450	1410	522	480	80	80	级数11
	25	550		69.3		54	7.5
	28	528		74.6		54	7.4
DF25-50	15	618	2950	57.3	100	44	7.7	196	470	1470	522	480	80	80	级数12
	25	600		75.6		54	7.5
	28	576		81.4		54	7.4
DF46-50	28	172.5	2950	24.8	37	53	7.4	208	270	930	522	480	80	80	级数3
	46	150		29.9		63	7.3
	50	144		31		63.2	71
DF46-50	28	230	2950	33.1	55	53	7.4	208	295	990	522	480	80	80	级数4
	46	200		39.8		63	7.3
	50	192		41.3		63.2	7.2
泵型号	流量CapacityQ (m3/h)	扬程headH(m)	转速Speedn (r/min)	功率(kw)Power		效率η(%)	允许吸上真空高度Hs(m) permiss	叶轮直径 D2(mm)	重量	外形尺寸(mm)			口径(mm)caliber		备注Remark

				轴功率	配带功率					长long	宽weight	高high	吸入imbibe	排出discharged

DF46-50	28	287.5	2950	41.4	55	53	7.4	208	315	1050	522	480	80	80	级数5
	46	250		49.8		63	7.3
	50	240		51.6		63.2	7.2
DF46-50	28	345	2950	49.6	75	53	7.4	208	340	1110	522	480	80	80	级数6
	46	300		59.7		63	7.3
	50	288		61.9		63.2	71
DF46-50	28	402.5	2950	57.9	100	53	7.4	208	360	1170	522	480	80	80	级数7
	46	350		69.7		63	7.3
	50	336		72.2		63.2	7.2
DF4-50	28	460	2950	66.2	100	53	7.4	208	385	1230	522	480	80	80	级数8
	46	400		79.6		63	7.3
	50	384		82.6		63.2	71
DF46-50	28	517.5	2950	74.4	100	53	7.4	208	405	1290	522	480	80	80	级数9
	46	450		89.6		63	7.3
	50	432		92.9		63.2	7.2
DF46-50	28	575	2950	82.7	110	53	7.4	208	430	1350	522	480	80	80	级数10
	46	500		99.5		63	7.3
	50	480		103.2		63.2	7.2
DF46-50	28	632.5	2950	91	132	53	7.4	208	450	1410	522	480	80	80	级数11
	46	550		109.5		63	7.3
	50	528		113.5		63.2	7.2
OF46-50	28	690	2950	99.3	132	53	7.4	208	475	1470	522	480	80	80	级数12
	46	600		119.4		63	7.3
	50	576		123.9		63.2	7.2
DF46-30	27	102	2950	11.8	22	54.5	7	166	180	775	600	585	80	80	级数3
	46	90		17		66	6
	50	87		18.1		65.5	5
DF46-30	27	136	2950	15.75	30	54.5	7	166	190	838	600	585	80	80	级数4
	46	120		22.8		66	6
	50	116		24.2		May-65	5
DF46-30	27	170	2950	19.7	37	54.5	7	166	214	911	660	610	80	80	级数5
	46	150		28.5		66	6
	50	145		30.2		65.5	5
DF46-30	27	204	2950	23.6	45	54.5	7	166	231	974	660	610	80	80	级数6
	46	180		34.2		66	6
	50	174		36.2		65.5	5
泵型号	流量CapacityQ (m3/h)	扬程headH(m)	转速Speedn (r/min)	功率(kw)Power		效率η(%)	允许吸上真空高度Hs(m) permiss	叶轮直径 D2(mm)	重量	外形尺寸(mm)			口径(mm)caliber		备注Remark

				轴功率	配带功率					长long	宽weight	高high	吸入imbibe	排出discharged

DF46-30	27	238	2950	27.6	55	54.5	7	166	248	1037	710	640	80	80	级数7
	46	210		40		66	6
	50	202		42		65.5	5
DF46-30	27	272	2950	31.5	55	54.5	7	166	265	1100	710	640	80	80	级数8
	46	240		45.8		66	6
	50	232		48.4		65.5	5
DF46-30	27	306	2950	35.4	75	54.5	7	166	282	1163	760	770	80	80	级数9
	46	270		51.3		66	6
	50	260		54.2		65.5	5
DF46-30	27	340	2950	39.4	75	54.5	7	166	299	1266	760	770	80	80	级数10
	46	300		57		66	6
	50	290		60.4		65.5	5
DF85-45	54	153	2950	36.3	55	62	6.8	200	887	840	740	680	150	150	级数3
	85	135		46		68	5.1
	97	126		47.7		70	4.2
DF85-45	54	204	2950	48.4	75	62	6.8	200	1021	914	740	680	150	150	级数4
	85	180		61.2		68	5.1
	97	168		63.6		70	4.2
DF85-45	54	255	2950	60.5	90	62	6.8	200	1165	993	740	680	150	150	级数5
	85	225		76.7		68	5.1
	97	210		79.7		70	4.2
DF85-45	54	306	2950	72.5	110	62	6.8	200	1696	1067	940	775	150	150	级数6
	85	270		91.8		68	5.1
	97	252		95.5		70	4.2
DF85-45	54	357	2950	84.7	132	62	6.8	200	1832	1114	960	775	150	150	级数7
	85	315		107.5		68	5.1
	97	294		111		70	4.2
DF85-45	54	408	2950	97	160	62	6.8	200	1958	1215	960	775	150	150	级数8
	85	360		122.5		68	5.1
	97	336		127.5		70	4.2
DF85-45	54	459	2950	109	185	62	6.8	200	2225	1289	1080	775	150	150	级数9
	85	405		138		68	5.1
	97	378		142.5		70	4.2
DF85-67	55	222	2950	66.6	90	50	6.7	235	846	1407	674	620	150	150	级数3
	85	201		75		62	6
	100	183		79.2		63	5.6
DF85-67	55	296	2950	88.8	110	50	6.7	235	964	1495	674	620	150	150	级数4
	85	268		100		52	6
	100	244		105.6		63	5.6
DF85-67	55	370	2950	111	160	50	6.7	235	1126	1583	674	620	150	150	级数5
	85	335		125		52	6
	100	305		132		63	5.6
DF85-67	55	444	2950	133.2	190	50	6.7	235	1434	1671	674	620	150	150	级数6
	85	402		150		52	6
	100	365		158.4		63	5.6
DF85-67	55	518	2950	155.4	190	50	6.7	235	1556	1759	674	620	150	150	级数7
	85	469		17		52	6
	100	427		184.8		63	5.6
泵型号	流量CapacityQ (m3/h)	扬程headH(m)	转速Speedn (r/min)	功率(kw)Power		效率η(%)	允许吸上真空高度Hs(m) permiss	叶轮直径 D2(mm)	重量	外形尺寸(mm)			口径(mm)caliber		备注Remark

				轴功率	配带功率					长long	宽weight	高high	吸入imbibe	排出discharged

DF85-67	55	592	2950	177.6	220	50	6.7	235	1624	1847	674	620	150	150	级数8
	85	536		200		52	6
	100	488		211.2		63	5.6
DF85-67	55	666	2950	199.8	250	50	6.7	235	1840	1935	674	620	150	150	级数9
	85	603		225		52	6
	100	549		237.6		63	5.6
DFl55-30	119	98.1	1480	43.05	75	74	7.5	305	540	1168	605	630	150	150	级数3
	155	92.1		50.4		77	6.9
	190	84		58.06		75	5.8
DFl55-30	119	130.8	1480	57.4	90	74	7.5	305	620	1283	605	630	150	150	级数4
	155	122.8		67.2		77	6.9
	190	112		77.42		75	5.8
DFl55-30	119	163.5	1480	71.75	110	74	7.5	305	690	1428	605	630	150	150	级数5
	155	152.5		84		77	6.9
	190	140		96.78		75	5.8
DFl55-30	119	196.2	1480	86.1	132	74	7.5	305	770	1543	605	630	150	150	级数6
	155	184.2		100.8		77	6.9
	190	168		116.16		75	5.8
DFl55-30	119	228	1480	100.45	160	74	7.5	305	850	1658	605	630	150	150	级数7
	155	214.9		117.6		77	6.9
	190	196		135.52		75	5.8
DFl55-30	119	261.6	1480	114.8	190	74	7.5	305	930	1773	605	630	150	150	级数8
	155	245		134.4		77	6.9
	190	224		154.88		75	5.8
DFl55-30	119	294.3	1480	129.15	190	74	7.5	305	1010	1888	605	630	150	150	级数9
	155	276.3		151.2		77	6.9
	190	252		174.24		75	5.8
DFl55-30	119	327	1480	143.5	220	74	7.5	305	1090	2003	605	630	150	150	级数10
	155	307		168.5		77	6.9
	190	280		193.6		75	5.8
DF280-43	168	141	1480	93.6	160	69	7	360	930	1386	737	780	200	200	级数3
	280	129		127.8		77	5.5
	336	114		141		74	3.9
DF280-43	168	188	1480	124.8	220	69	7	360	1040	1516	737	780	200	200	级数4
	280	172		170.4		77	5.5
	336	152		188		74	3.9
DF280-43	168	235	1480	156	250	69	7	360	1150	1646	737	780	200	200	级数5
	280	215		213		77	5.5
	336	190		235		74	3.9
DF280-43	168	282	1480	187.2	320	69	7	360	1260	1776	737	780	200	200	级数6
	280	258		255.6		77	5.5
	336	228		282		74	3.9
DF280-43	168	329	1480	218.4	360	69	7	360	1370	1936	737	780	200	200	级数7
	280	301		298.2		77	5.5
	336	266		329		74	3.9
DF280-43	168	376	1480	249.6	440	69	7	360	1480	2066	737	780	200	200	级数8
	280	344		340.8		77	5.5
	336	304		376		74	3.9
DF280-43	168	423	1480	280.8	440	69	7	360	1590	2196	737	780	200	200	级数9
	280	387		383.4		77	5.5
	336	342		432		74	3.9

选购注意事项：

本网页所示DF型多级卧式离心泵说明书、样本，包括：型号、结构图、性能参数、安装尺寸、标准等，仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考，详细的DF型多级卧式离心泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
