锻钢球阀

锻钢球阀

特点

锻钢球阀有两种设计形式.一种是二片式结构,其中部螺纹连接,并以PTFE垫片密封;另一种是三片式结构,中部用螺栓栓结.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质.

结构

全径/缩径
90度定位和带锁结构
特殊形式的“Y”头手柄
防火和防静电设计
一对相向的蝶形弹簧垫
防吹出阀杆
阀杆中部双重密封结构
螺栓、螺纹垫片密封阀盖
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1

800Lb锻钢球阀结构

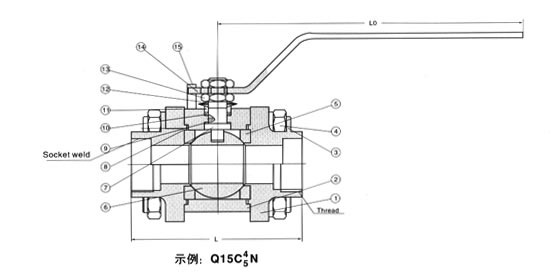

800Lb锻钢球阀 总装图
800Lb锻钢球阀 总装图
序号 零件名称 CS ASTM SS ASTM
Type A105N Type F304(L) Type F3316(L)
1.4 阀体接体,阀盖 ASTM A105N A182 F304(L) A182 F316(L)
2 内六角螺栓 A193 B7 A193 B8 A193 B8M
5,8,10 密封圈 尼龙1010/RPFE+Cu粉/PPL
6,7 球体阀杆 A182 F410 A182 F304(L) A182 F316(L)
9 橡胶O型圈 氟橡胶
11 压套 A182 F410 A182 F304(L) A182 F316(L)
13 手柄 A182 F321
14 螺母 A194 2H A194 8 A194 8
15 锁卡 A182 F321

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢；

800Lb锻钢球阀主要外形尺寸

尺寸\口径 1/2″ 3/4″ 1″ 11/2″ 2″
L 71 96 116 128 140
A 21.8 27.1 33.8 48.7 61.1
NPT 1/2″ 3/4″ 1″ 11/2″ 2″
LO 108 146 178 178 200
H 51 62 81 85 100

900Lb-1500Lb锻钢球阀结构

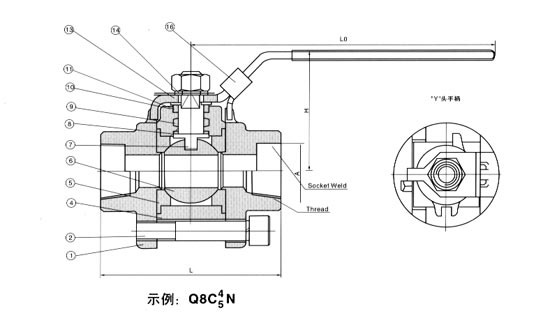

900Lb-1500Lb锻钢球阀 总装图
900Lb-1500Lb锻钢球阀 总装图
序号 零件名称 CS ASTM SS ASTM
Type A105N Type F304(L) Type F316(L)
1,2 阀体接体,阀盖 ASTM A105N A182 F304(L) A182 F316(L)
3 等长双头螺栓 A193 B7+镀镉 A193 B8 A193 B8M
4 螺母 A194 2H+镀镉 A194 8 A194 8M
5,8 密封圈/垫片 RTFE+Cu粉/尼龙1010/PPL
6 球体 A182 F304 A182 F304(L) A182 F316(L)
7 阀杆 A182 F410 A182 F304(L) A182 F316(L)
9,10 止推片填料 RTFE+Cu粉/尼龙1010/PPL
11 压套 A182 F410 A182 F304(L) A182 F316(L)
12 蝶形弹簧 65Mn
13 扁螺母 A194 B7+镀镉 A194 8 A194 8
14 手柄 Q235A
15 圆柱销 A194 B7+镀镉 F316 F316
16 橡胶O型圈 氟橡胶 氟橡胶 氟橡胶

900Lb-1500Lb锻钢球阀主要性能规范

公称压力 900Lb 1500Lb
试验压力 强度试验 22.7 37.8 MPa
密封试验 16.7 28.1
气密试验 0.6 0.6
最高工作温度 尼龙<80°C,PTEF<150°C,PPL<220°C
适用介质 水、油品

900Lb-1500Lb锻钢球阀主要外形尺寸

尺寸\口径 1/2″ 3/4″ 1″ 11/4″ 2″ 2″
L 92 111 127 140 152 178
178A 21.8 27.1 33.8 42.8 48.7 61.1
NPT 9.6 12.7 12.7 12.7 12.7 15.9
LO 123 160 160 195 195 250
H 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″

选购注意事项：

本网页所示锻钢球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的锻钢球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
