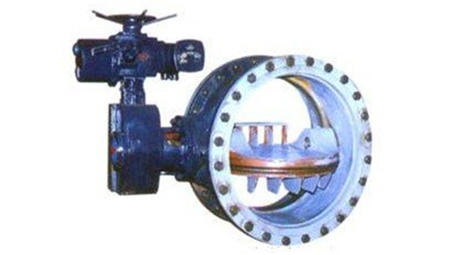

Ds942X梳齿式调节蝶阀

Ds942X梳齿式调节蝶阀 外形尺寸图
Ds942X梳齿式调节蝶阀 外形尺寸图

产品概述

Ds942X型梳齿式调节蝶阀是我公司技术人员在研究多家用户运行报告，总结多年设计制造经验的基础上，根据流体力学特性而开发出来的新型调节蝶阀。已经在电站、引水、供水、供热等领域得到了广泛的应用，并得到了用户的普遍认可和赞许。梳齿式调节蝶阀主要用在介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力平衡的作用。本阀尤其对低压力（≤0.6MPa）管路呈现出优良的调节性能。
上海日美阀门制造有限公司生产的梳齿式调节蝶阀的主要特点有：
1、先进的蝶板梳齿结构设计，使输出流量和压力更为精确，调流特性较普通蝶阀显着提高，可调节范围更大。
2、合理的材料选用使阀门的使用寿命显着延长。
3、科学的设计方法使整机重量显着降低。既节省材料，又便于安装。
4、自润滑轴承的采用使操作力矩大大减小。
5、简单方便的尾端调整机构有效地保证蝶板位置对中，减少密封面磨损。
6、操作灵活方便，即可实现电动、自动化操作，又可以进行手动操作。
7、可卧式安装，也可以立式按装。

主要性能参数表

公称压力 （MPa） 0.25 0.6 1.0 1.6
公称通径 （mm） 400～2000 400～2000 200～2000 200～2000
试验压力 （MPa） 强度试验 0.375 0.9 1.5 2.4
密封试验 0.275 0.66 1.1 1.76
适用介质 水
适用温度 ≤80℃

执行标准

设计制造 法兰连接尺寸 结构长度 压力试验
GB12238 GB4216.2～4216.5、GB/T17241.6、GB2555～2556 GB12221 GB/T13927

主要零件材料

零件名称 材料 备注 零件名称 材料 备注
阀体、蝶板、端盖 HT200、HT250、QT450-10   蝶板密封圈 NBR
阀轴、锥销 2Cr13、1Cr18Ni9Ti   轴承 SF-1、SF-2 带润滑结构
阀体密封圈 1Cr18Ni9Ti   填料 NBR

主要外形连接尺寸

PN DN L D0 H h2 H2 B1 B2 B3 B4 L1 L2 L3 ∮
    0.25MPa 400 216 160 997 352   116 489 215 515
450 222 200 1022 370   116 489 215 515
500 229 200 1178 414   162 548 186 662
600 267 250 1379 510   162 548 186 662
700 292 250 1472 542   230 60 186 662
800 318 250 1527 595   232 60 186 662
900 330 250 1713 660   232 60 186 662
1000 410 320 1881 740 705 232 60 186 662 320 400 920 27
1200 470 320 2380 882 810 210 728 305 760 380 460 1120 27
1400 530 320 2564 1013 910 303 782 194 827 440 520 1320 27
1600 600 320 2753 1185 1010 335 926 223 1008 510 590 1520 30

Ds942X型梳齿式调节阀

PN DN L D0 H h2 H2 B1 B2 B3 B4 L1 L2 L3 ∮
0.25MPa 1800 670 400 2930 1270 1112 335 926 223 1008 580 660 1720 30
2000 760 400 3322 1406 1215 450 1006 173 1093 670 750 1920 30
2200 840 400 3958 1551 1315 450 1006 173 1093 890 990 2120 30
2400 910 400 4237 1721 1415 430 1155 670 1167 980 1080 2320 33
2600 990 400 4509 1876 1520 430 1155 670 1167 1080 1180 2520 33
2800 1070 400 4780 2051 1620 430 1155 670 1167 1180 1280 2720 36
3000 1150 400 5086 2076 1720 430 1155 670 1167 1280 1380 2920 36
0.6MPa 400 216 200 997 352   116 489 215 515
450 222 200 1022 370   162 548 186 662
500 229 250 1178 414   162 548 186 662
600 267 250 1379 510   230 630 186 662
700 292 250 1472 542   232 630 186 662
800 318 250 1527 595   232 630 186 662
900 330 320 1713 660   232 630 186 662
1000 410 320 1881 740 705 303 782 194 827 320 400 920 27
1200 170 320 2291 882 810 303 782 194 827 380 460 1120 27
1400 530 320 2565 1013 910 335 926 223 1008 440 520 1320 27
1600 600 400 2753 1185 1010 335 926 223 1008 510 590 1520 30
1800 670 400 2930 1270 1112 450 1006 173 1093 580 660 1720 30
2000 760 400 3641 1406 1215 450 1006 173 1093 670 750 1920 30
2200 840 400 3909 1151 1315 430 1103 540 995 890 990 2120 30
2400 910 400 4285 1721 1415 430 1155 670 1167 980 1080 2320 33
2600 990 400 4673 1876 1520 430 1155 670 1167 1080 1180 2520 33
2800 1070 400 4860 2051 1620 430 1155 670 1167 1180 1280 2720 36
3000 1150 400 5706 2076 1720 430 1155 670 1167 1280 1380 2920 36
1.0MPa 200 152 160 655 186   116 489 215 515
250 165 160 752 263   116 489 215 515
300 178 160 805 296   116 489 215 515
350 190 160 853 307   116 489 215 515
400 216 200 997 352   162 548 186 662
450 222 200 1022 370   162 548 186 662
500 229 250 1178 414   230 630 186 662
600 267 250 1379 510   232 630 186 662
700 292 250 1472 542   232 630 186 662
800 318 250 1527 595   232 630 186 662
900 330 320 1713 660   303 782 194 827
1000 410 320 1881 740 705 303 782 194 827 320 400 920 27
1200 470 320 2297 840 810 335 926 223 1008 380 460 1120 27
1400 530 320 2564 1013 910 335 926 223 1008 440 520 1320 27
1600 600 400 2753 1185 1010 450 1006 173 1093 510 590 1520 30
1800 670 400 3130 1270 1112 450 1006 173 1093 580 660 1720 30
2000 760 400 3849 1406 1215 430 1103 540 995 670 750 1920 30
2200 840 400 4329 1551 1315 430 1103 540 995 890 990 2120 30
2400 910 400 4705 1721 1415 430 1103 540 995 980 1080 2320 33
1.6MPa 200 152 160 655 186 705 116 489 215 515 320 400 920 27
250 165 160 752 263 810 116 489 215 515 380 460 1120 27
300 178 200 805 308 910 116 489 215 515 440 520 1320 27
350 190 200 853 327 1010 162 548 186 662 510 590 1520 30
400 216 250 997 367 1112 162 548 186 662 580 660 1720 30
450 222 250 1022 385 1215 230 630 186 662 670 750 1920 30
500 229 250 1178 445   232 630 186 662
600 267 250 1379 546   232 630 186 662
700 292 320 1472 590   232 630 186 662
800 318 320 1527 640   303 782 194 827
900 330 320 1713 695   303 782 194 827
1000 410 320 1881 745   335 926 223 1008
1200 470 400 2297 984   335 926 223 1008
1400 530 400 2564 1033   450 1006 173 1093
1600 600 400 2753 1218   450 1006 173 1093
1800 670 400 3150 1307   430 1103 540 995
2000 760 400 3869 1420   430 1103 540 995

注：可根据用户要求从DN250-3000生产（GB12221-89）长系列，从DN1200-3000带底脚的需注明。
