气动蝶阀

电动蝶阀 产品特性

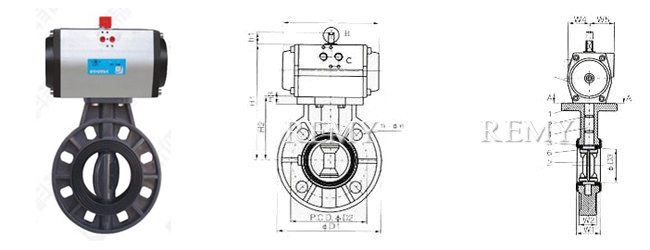

蝶阀规格尺寸表

公称通径
DN(mm)
Nominal diameter		 外形尺寸（mm）Dimensions 工作压力（Mpa）Working pressure 重量﹌kg/台 Weight
D D1 D2 L1 L h2 H2 n-Φ
D1 JIS DIN ANSI RPP PVDF CPVC UPVC
40(11/2”) 47 110 105 110 3.88 150 200 39 86 70 4-18 0.7 4.2 4.4 4.3 4.3
50(2”) 56 125 120 125 4.75 160 220 40 88 70 4-18 0.7 4.3 4.55 4.45 4.4
65(21/2” 71 145 140 145 5.50 185 220 46 100 70 4-18 0.7 4.4 4.65 4.6 4.55
80(3”) 85 160 150 160 6.00 195 280 46 105 85 8-18 0.7 4.75 5 4.9 4.8
100(4”) 105 180 175 180 7.50 215 280 54 118 85 8-18 0.6 5.1 5.5 5.4 5.3
125(5”) 131 210 210 210 8.50 250 300 70 163 93 8-18 0.5 7 7.4 7.3 7.2
150(6”) 153 240 240 240 9.50 285 300 74 176 93 8-22 0.5 7.5 8.3 8.1 7.9
200(8”) 204 295 290 295 11.75 340 180 87 210 93 8-22 0.4 14 18 17 15.8
250(10”) 255 350 355 350 14.25 395 180 114 240 93 12-22 0.3 17 22 20.7 19.5
300(12”) 307 400 400 400 17.00 445 180 114 270 93 12-22 0.3 21 30 28 25.5
350(14”) 358 460 445 460 18.75 505 180 127 300 93 16-22 0.3 26 35 32.8 30
400(16”) 389 515 510 515 21.25 580 240 140 350 108 16-22 0.3 33 44 41 38

选购注意事项：

本网页所示气动蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的气动蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
