电动圆形百叶式调节蝶阀

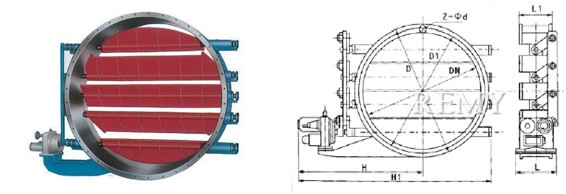

电动圆形百叶式调节蝶阀 外形尺寸图
电动圆形百叶式调节蝶阀 外形尺寸图

用途及特点

电动圆形百叶式调节蝶阀与电动执行机构广泛应用于建材、冶金、矿山、电力等生产过程，自动控制或手动控制调节管路中介质流量之用。电动圆形百叶式调节蝶阀的蝶瓣采用百叶式多轴结构，液体均匀，电传动，启闭力均匀，动作灵敏，性能可靠。

主要性能参数表

公称压力PN 0.005MPa 泄漏量 ≤3%
适用温度 -30～350℃ 介质流速 ≤25m/s
适用介质 粉尘、含尘气体

主要外形连接尺寸

DN D1 D L L1 h2 H b Z-Фd
500 555 600 220 300 900 1270 8 20-18
600 655 700 220 300 950 1370 10 20-18
700 755 800 240 300 1000 1470 10 20-18
800 870 930 240 365 1120 1640 10 24-23
900 970 1030 260 365 1170 1740 12 24-23
1000 1070 1130 260 365 1220 1840 12 28-23
1120 1190 1250 280 420 1430 2110 12 28-23
1250 1320 1380 280 420 1495 2240 14 32-23
1400 1470 1530 300 420 1570 2390 14 36-23
1600 1670 1730 320 450 1745 2660 14 40-23
1800 1870 1930 340 450 1845 2860 16 44-23
2000 2070 2130 360 450 1945 3060 16 48-23
2240 2310 2370 380 480 2095 3330 18 48-23
2500 2570 2630 420 480 2225 3590 18 52-23
2800 2870 2930 440 480 2375 3890 18 60-23
3000 3070 3130 460 480 2475 4090 18 60-23

选购注意事项：

本网页所示电动圆形百叶式调节蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的电动圆形百叶式调节蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
