KVGD9012电动高温蝶阀

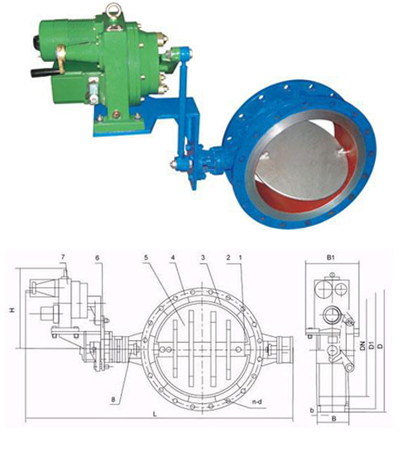

KVGD9012电动高温蝶阀外形尺寸图

特点及性能参数表

特点
KVGD9012-2.5P电动高温蝶阀系我厂在引进国外先进技术，结合国内制造工艺开发而成的新一代高温蝶阀。广泛地应用于冶金、建材、化工、电站、玻璃等行业中的高温气体管道中，作为高温气体介质流时调节或切断装置，可与各种执行器配套使用组成不同性能设备。该阀中的阀体、阀板采用优质耐热钢材料制作而成。它具有耐高温、体积小、转动灵活、使用寿命长、操作维护方便等特点。

性能参数
公称压力：0.25MPa
额定转角：0～90°
普通型泄漏率：≤3% 后座型低泄漏：≤1%
工作温度：P9 t≤950℃；P8 t≤850℃；P7 t≤750℃；P6 t≤950℃；
P5 t≤550℃；P4 t≤450℃； P3 t≤350℃； P2 t≤250℃；
调节型：KVHD9012A-2.5（配ZKJ型执行器或根据用户选定的执行器配套使用）；
电压：200V.Ac或380V.Ac
输入信号：0-10(4-20)mA.DC
两开关型：KVHD9012B-2.5（配电动装置）
适用介质：高温烟气或其它含尘高温气体

主要外型尺寸

DN	D	D1	B	b	n-Φd	L1	KVGD9113a-2.5			KVGD9113a-2.5
DN	D	D1	B	b	n-Φd	L1	L	H	型号	L	H	型号
80	125	150	80	对夹式	4-Φ18	240	1060	470	ZKJ-210	850	460	Z5-24
100	145	170			4-Φ18	250	1080			870
125	175	200			8-Φ18	270	1120			910
150	200	225				290	1145			930
175	225	250				300	1170			955
200	255	280				315	1195			980
225	285	310	100		12-Φ18	325	1220			1005
250	310	335				340	1245			1030
275	335	360				355	1270			1055
300	362	395			12-Φ22	370	1295			1080
350	412	445	120		12-Φ22	470	1555	550	ZKJ-310	1310		Z10-24
400	462	495	120		16-Φ22	495	1610			1365
450	518	550	150		16-Φ22	530	1675			1570
500	568	600	150		20-Φ22	560	1870	690	ZKJ-410	1630		Z15-24
600	755	705	200	26	20-Φ26	610	1970			1730
700	860	810			24-Φ26	660	2070			1830
800	975	920			24-Φ30	710	2210	780	ZKJ-510	1930	570	Z20-24
900	1075	1020			24-Φ30	770	2310			2030
1000	1175	1120			28-Φ30	810	2410			2130
1200	1375	1320	250		32-Φ30	910	2625			2330
1400	1575	1520			36-Φ30	1020	2835			2530		Z30-24
1500	1675	1620			36-Φ30	1070	2935	1028	ZKJ-610	2630
1600	1790	1730	300		40-Φ30	1120	3035			2730
1800	1990	1930			44-Φ30	1320	3235			2930
2000	2190	2150			48-Φ30	1420	3435			3130

订货说明

⑴型号KVD ⑵公称通径 ⑶公称压力 ⑷耐温型式(普通型可不注) ⑸执行机构型号 ⑹阀作用形式(电-关式或电-开式) ⑺聚四氟乙烯填写料(可不注)或石墨材料 ⑻介质名称 ⑼正常流量和要求最大流量 ⑽介质压力、最大流量和最小流量时的进口压力和出口压力 ⑾介质温度和密度 ⑿介质粘度，是否含有悬浊液

选购注意事项：

本网页所示KVGD9012电动高温蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的KVGD9012电动高温蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
