D972X电动对夹式软密封蝶阀

D972X电动对夹式软密封蝶阀
D972X电动对夹式软密封蝶阀

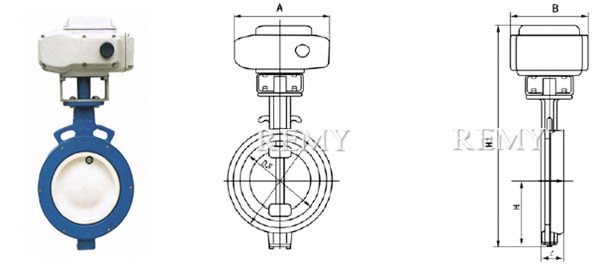

主要连接外型尺寸和连接尺寸

DN L H h2 A B ФD
0.6MPa 1.0MPa 1.6MPa
50 43 77 443 125 125 88 99 99
65 46 85 463 125 125 108 118 118
80 46 95 483 125 125 124 132 132
100 52 105 498 125 125 144 156 156
125 56 129 682 325 245 174 184 184
150 56 132 736 325 245 199 211 211
200 60 165 800 325 245 254 266 266
250 68 197 895 363 313 309 319 319
300 78 234 956 363 313 363 370 370
350 78 283 1029 363 313 413 429 429
400 102 325 1102 363 313 463 480 480
450 114 369 1186 465 469 518 530 548
500 127 404 1280 546 431 568 582 609
600 154 470 1321 546 556 667 682 720
700 165 503 1431 546 556 772 794 794
800 190 571 1542 546 556 878 901 901
900 203 621 1800 617 706 978 1001 1001
1000 216 702 2363 632 706 1078 1112 1112
1200 254 818 2583 632 706 1295 1328 1328

选购注意事项：

本网页所示D972X电动对夹式软密封蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的D972X电动对夹式软密封蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
