CPVC/UPVC/RPP/PVDF/D971F电动蝶阀

产品特性

电动蝶阀 产品特性

D971F-10S/F电动蝶阀规格尺寸

D971F-10S/F电动蝶阀
D971F-10S/F电动蝶阀
德标 DIN
公称通径 DN(mm) Nominal diameter D D1 D2 e N L L1 h2 H2 H3 H4 I A F 实验压力（Mpa） 工作压力（Mpa）Working pressure (W/A)
阀体 Body 阀座 Seat
50(2”) 57 125 160 18 4 35 42 83 102 61 145 391 150 28 1.5 1.2 0.7 110/220
65(21/2” 72 145 184 18 4 37 46 92 110 61 145 408 150 28 1.5 1.2 0.7 110/220
80(3”) 80 160 200 18 8 37 46 100 118 61 145 424 150 28 1.5 1.2 0.7 110/220
100(4”) 102 180 230 18 8 47 56 115 134 61 145 455 150 28 1.5 1.2 0.6 110/220
125(5”) 130 210 254 18 8 57 70 127 160 61 145 493 150 28 1.5 1.2 0.5 110/220
150(6”) 153 240 290 23 8 62 71 145 177 71 200 593 190 23 1.5 1.2 0.5 110/220
200(8”) 203 295 337 23 8 76 87 168 204 71 200 643 190 23 1.5 1.2 0.4 110/220
250(10”) 255 350 400 23 12 96 111 200 235 71 200 706 190 23 1.5 1.2 0.3 110/220
300(12”) 312 400 483 23 12 116 132 239 289 71 200 799 190 23 1.05 0.85 0.3 110/220
350(14”) 358 460 520 23 16 116 132 259 305 71 200 835 190 23 1.05 0.85 0.3 110/220

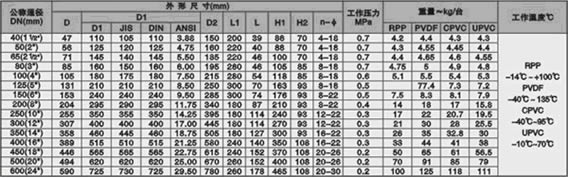

D671F-10S/F蝶阀规格尺寸

D671F-10S/F电动蝶阀
D671F-10S/F电动蝶阀
D671F-10S/F电动蝶阀 规格尺寸

选购注意事项：

本网页所示CPVC/UPVC/RPP/PVDF/D971F电动蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的CPVC/UPVC/RPP/PVDF/D971F电动蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
