ZBSF不锈钢电磁阀

ZBSF不锈钢电磁阀结构图

特点

本阀为分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。

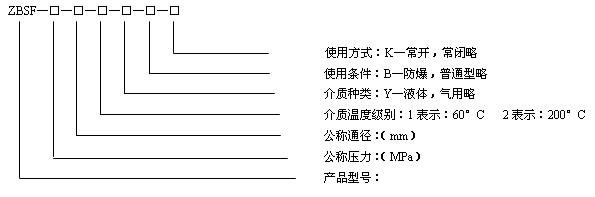

型号规格说明

性能参数表

工作介质：腐蚀性气体、超净流体、食用流体
ZBSF-1：气体用ZBSF-1Y：液体用
ZBSF-2：气体用ZBSF-2Y：液体用
介质温度°C ：ZBSF-1(1Y): ≤60°C
ZBSF-2(2Y): ≤200°C
公称压差（MPa）：1.6
工作压差（MPa）：0~1.6
电源电压 AC220V其余规格可作特殊订货
使用寿命按JB/T7352-94规定
泄漏量（ml/min）：按JB/T7352-94.F规定
公称通径（mm）：10 15 20 25 32 40 50
功耗（VA）： 40 50

安装尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	130	153	90	60	41	14	3	4 -ф14
15	130	153	95	65	46	14	3	4 -ф14
20	150	153	105	75	56	16	3	4 -ф14
25	160	153	115	85	65	16	3	4 -ф14
32	180	176	140	100	76	18	3	4 -ф18
40	200	176	150	110	84	18	3	4 -ф18
50	230	192	165	125	99	20	3	4 -ф18

选购注意事项：

本网页所示ZBSF不锈钢电磁阀（diancifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类电磁阀厂家提供的参考，详细的ZBSF不锈钢电磁阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
