二位三通、二位五通电磁阀

概述

V45K2、V45C2系列电磁阀用于气动阀门“开启”或“关闭”的电控操作。符合NAMUR连接标准，直接安装在气动执行器侧面，无需管子连接。根据仪表控制系统需要选择单电控或双电控。二位五通电磁阀配双作用式执行器，二位三通电磁阀配单作用式执行器。同时该产品有基本型（IP67）和防爆型，防爆级别为ExdllBT4,其防爆级别适用于工厂的易爆环境场所。也可根据需要选择适合的电压。

性能参数表

结构形式：滑动
动作方式：电磁铁或手动操作，按下并旋转手动操作钮可实现手动状态锁定
复位方式：气动弹簧复位、机械弹簧复位、电磁铁操作复位
接口：ISO228/1标准G1/4
环境温度：-20℃~+60℃（防爆型-15℃~+50℃）
介质温度：-20℃~+80℃（防爆型-15℃~+50℃）
材质：阀体和内部零件：阳极电镀铝合金、铜密封圈：丁苯橡胶（NBR）和聚亚酯（AU）加固端盖：塑料
安装:符合NAMUR标准和VD1/VDE3845的双孔
气路装置
功能：2位3通NC（V45C2）,2位5通（V45K2）
介质：经过过滤（50微米）、润滑的或非润滑的压缩空气，而且干燥露点到-20℃
额定流量：V45K2型：QNn=1060N1/min,
V45C2型：1-2QNn-1060N1/min,
2-3 QNn=1060N1/min.
公称通径：DN7mm
换向时间：大约40毫秒
特殊装备：防爆线圈EEXmT6

电气数据

标准电压：24VDC、24VAC50Hz、110VAC50Hz、220VAC50Hz
特殊电压：6 V~110VDC、12 V~254VAC、50或60 Hz
电压偏差：±10%标准和防爆（ExdllBT4）线圈
功耗：标准线圈：AC启动功率6VA，稳定功率4.3VA（热态），
DC2.6W(热态)，3W（冷态）
工作方式：100%ED(DB),连续操作
防护等级：IP65带符合DIN40050的正确安装连接器
电气连接：Pg9连接器

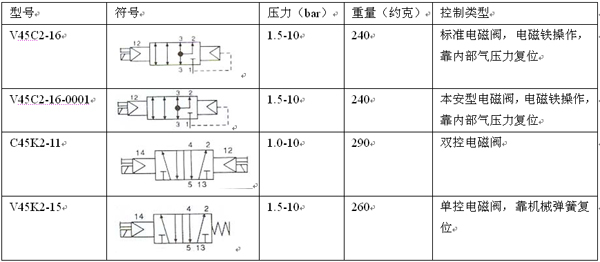

性能参数表

选购注意事项：

本网页所示二位三通、二位五通电磁阀（diancifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类电磁阀厂家提供的参考，详细的二位三通、二位五通电磁阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
