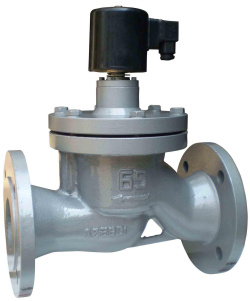

ZCZP大通径电磁阀

ZCZP大通径电磁阀
ZCZP大通径电磁阀

结构特点

电磁间接先导膜片式操作结构当自动控制时：
①本阀不受蒸汽准凝水影响；
②介质流体温度可达200℃；
③主阀芯采用特种材料，耐磨损；
④阀芯利用流体润滑作用，减少磨损；
⑤本阀采用先导式结构适用于大口径系列。

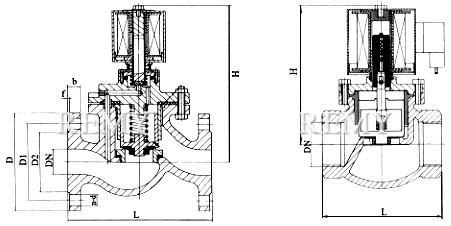

ZCZP大通径电磁阀 总装图
ZCZP大通径电磁阀 总装图

适用范围

适用过热蒸汽、高温油、热水、水、空气等，广泛应用于蒸汽加热器、干燥器、石油化工、制药、食品、水泥制品和环保等部门的自控系统。

性能参数表

参数/型号 ZCZP-1 ZCZP-2
工作介质 常温液体气体等 调温液体、气体等
介质温度(℃) ≤60 ≤220
电源电压 AC220V其余规格可作特殊订货
工作压力(MPa) 0.04～1.6 0.1～1.6
公称通径(mm) 40 50 65 100 125 150 200 250 300 350
功率 24W 50VA
阀体材质 黄铜和不锈钢 铸钢和不锈钢
流量系数(Kv) 按JB/T7352-94规定

安装尺寸

公称通径
DN 		内螺纹连接 法兰连接
内螺纹 外形尺寸 外形尺寸 法兰尺寸
G H L H L D D1 D2 n-d b f
40 11/2 200 145 244 141 150 110 84 4--Φ18 18 3
50 2 210 160 250 158 165 125 94 4--Φ18 20 3
65 　 　 　 260 290 185 145 118 4--Φ18 20 3
80 　 　 　 260 310 200 160 132 8-Φ18 20 3
100 　 　 　 290 350 220 180 156 8-Φ18 22 3
125 　 　 　 365 400 250 210 184 8-Φ18 22 3
150 　 　 　 400 480 285 240 211 8-Φ18 24 3
200 　 　 　 443 600 340 295 266 8-Φ18 24 3
250 　 　 　 493 750 395 350 319 12-Φ26 26 4
300 　 　 　 549 850 445 400 370 12-Φ26 28 4
350 　 　 　 600 980 520 470 429 16-Φ26 30 4

选购注意事项：

本网页所示ZCZP大通径电磁阀（diancifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类电磁阀厂家提供的参考，详细的ZCZP大通径电磁阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
