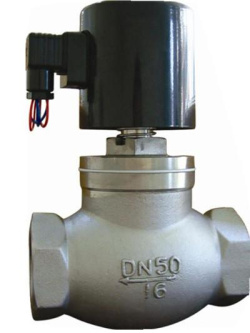

ZQDF蒸汽电磁阀

ZQDF-5QF

结构特点

1、集直动式开阀和先导式两位一体的分步直动式特殊结构。
2、无压力亦能打开主阀，低压差流量大，适用面广。
3、采用聚四氟乙烯密封，耐温性能好。
4、型式：常闭式。

ZQDF-25

ZQDF外形尺寸、内部结构图

技术参数

公称通径 15、20、25、32、40、50mm
公称压力 0.8Mpa
工作压差 0-0.8Mpa
工作介质蒸汽、液体、空气、气体、油≤4°E
适用介质：蒸汽、气体、空气、油
介质温度 -5～180℃
额定电压V AC：380、220、110、36 DC：220、110、36、24
功率 ≤50W

产品用途

通用类电磁阀，适用于多种介质管路的自动控制，尤其适用于无压差或低压力系统，如高位自流水槽、风机、水厂虹吸真空系统等。

产品规格参数

型号	连接方式	连接尺寸	L	H	KV值	阀体材质
ZQDF-15	内螺纹	G1/2〞	82	168	2.8	黄铜精铸
ZQDF-20	内螺纹	G3/4〞	101	195	5
ZQDF-25	内螺纹	G1〞	110	195	8.5
ZQDF-32	内螺纹	G11/4〞	118	206	12
ZQDF-40	内螺纹	G11/2〞	127	225	18
ZQDF-50	内螺纹	G2〞	127	225	30
ZQDF-15F	法兰	4-Ф13.5孔距Ф65	101	185	2.8	黄铜精铸连体法兰
ZQDF-20F	法兰	4-Ф13.5孔距Ф75	107	210	5
ZQDF-25F	法兰	4-Ф13.5孔距Ф85	106	219	8.5
ZQDF-32F	法兰	4-Ф17.5孔距Ф100	122	240	12
ZQDF-40F	法兰	4-Ф17.5孔距Ф110	142	248	18
ZQDF-50F	法兰	4-Ф17.5孔距Ф125	150	255	30
ZQDF-40F	法兰	4-Ф17.5孔距Ф100	196	255	18	阀体铸铁阀盖黄铜
ZQDF-50F	法兰	4-Ф17.5孔距Ф125	238	266	30	阀体铸铁阀盖黄铜

选购注意事项：

本网页所示ZQDF蒸汽电磁阀（diancifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类电磁阀厂家提供的参考，详细的ZQDF蒸汽电磁阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
