GA44H双杠杆安全阀

GA44H双杠杆安全阀
GA44H双杠杆安全阀

用途　

GA44H型双杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许、最高值，介质可为蒸汽、空气。

主要零部件材料

NO. 零件名称 Name of part C型材料 Materials
1 阀体　Body 碳钢　Carbon steel
2 导向套　Guide sleeve 不锈钢　Stainless steel
3 阀瓣　Disc 2Cr13
4 阀杆　Stem 2Cr13
5 杠杆　Lever 碳钢　Carbon steel
6 重锤　Hammer 铸铁　Cast iron

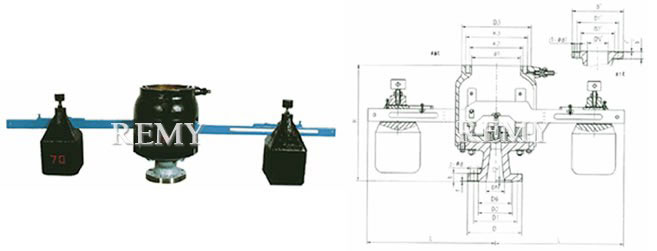

外形及连接尺寸

型号
Type		 公称通径
DN(mm)		 尺 寸 Dimension(mm)
do-z D D1 D2 D6 f f2 b Z-d H L
GA44H-1.6 80 50×2 200 160 135 / 3 / 20 8-18 410 840
GA44H-2.5 80 50×2 200 160 135 / 3 / 22 8-18 410 840
GA44H-4.0 80 50×2 200 160 135 121 3 4 22 8-18 410 840
GA44H-6.4 80 40×2 210 170 140 121 3 4 30 8-23 480 840
型号
Type		 公称通径
DN(mm)		 尺寸Dimension(mm)
承插式 法兰式
d1 K2 K3 D3 DN’ D2’ D1’ D’ b’ f’ z1-d1
GA44H-1.6 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-2.5 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-4.0 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-6.4 80 200 218 253 285 200 255 280 315 22 3 8-18

选购注意事项：

本网页所示GA44H双杠杆安全阀（anquanfa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为安全阀厂家提供参考，详细的GA44H双杠杆安全阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
