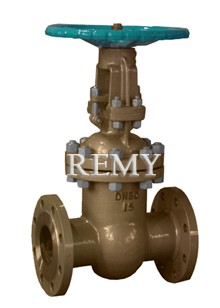

Z41H/Y/W型国标青铜、铝青铜、镍-铝青铜楔式闸阀

规格参数

型号： Z40H-16T, Z40H-25T, Z40Y-16T, Z40Y-25T, Z40W-16T, Z40W-25T
类别：青铜闸阀,铝青铜闸阀,镍-铝青铜闸阀
结构：法兰闸阀, 旋转升降杆闸阀
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE,青铜,铝青铜,镍-铝青铜,堆焊铁基合金,堆焊硬质合金,铁基合金
压力： 1.6MPa、2.5MPa
温度： -196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准： JIS B2028-1999, BS 1952-1999, GB/T 12235, ASME B16.34, API 598, BS EN 12266-1:2003
制造：上海日美阀门制造有限公司

产品特点

流道：直通；阀体与阀盖的连接：法兰；平面法兰（FF）连接；闸板：楔式单闸板

适用范围

Z40H-16T, Z40H-25T, Z40Y-16T, Z40Y-25T, Z40W-16T, Z40W-25T型青铜、铝青铜、镍铝青铜闸阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	工作压力/(K)	适用温度/℃	适用介质

Z40H-16T	16T	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
Z40H-25T	25T
Z40Y-16T	16T
Z40Y-25T	25T
Z40W-16T	16T
Z40W-25T	25T

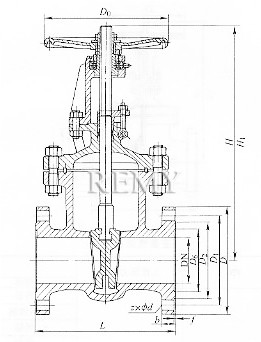

外形及连接尺寸

PN16(mm)

DN	L	D	D1	D2	b	f	z×φd	H	Do	重量/kg
15	130	95	65	45	14	2	4×φ14	175	200	4
20	150	105	75	55	14	2	4×φ14	180	200	5
25	160	115	85	65	14	2	4×φ14	210	200	6
32	180	135	100	78	16	2	4×φ18	210	200	7
40	200	145	110	85	16	3	4×φ18	350	200	19
50	250	160	125	100	16	3	4×φ18	358	240	29
65	265	180	145	120	18	3	4×φ18	375	240	33
80	280	195	160	135	20	3	8×φ18	433	280	45
100	300	215	180	155	20	3	8×φ18	502	320	63
125	325	245	210	185	22	3	8×φ18	612	360	108
150	350	280	240	210	24	3	8×φ23	676	360	134
200	400	335	295	265	26	3	12×φ23	820	400	192
250	450	405	355	320	30	3	12×φ25	969	450	273
300	500	460	410	375	30	4	12×φ25	1142	560	379
350	550	520	470	435	34	4	16×φ25	1280	640	590
400	600	580	525	485	36	4	16×φ30	1452	640	850
450	650	640	585	545	40	4	20×φ30	1541	720	907
500	700	705	650	608	44	4	20×φ34	1676	720	958
600	800	840	770	718	48	5	20×φ41	1874	800	1112

PN25(mm)

DN	L	D	D1	D2	b	f	z×φd	H	Do	重量/kg
15	130	95	65	45	16	2	4×φ14	175	200	4
20	150	105	75	55	16	2	4×φ14	180	200	5
25	160	115	85	65	16	2	4×φ14	210	200	6
32	180	135	100	78	18	2	4×φ18	210	200	7
40	200	145	110	85	18	3	4×φ18	350	200	18
50	250	160	125	100	20	3	4×φ18	358	250	25
65	265	180	145	120	22	3	8×φ18	373	280	35
80	280	195	160	135	22	3	8×φ18	435	300	50
100	300	230	190	160	24	3	8×φ23	500	350	65
125	325	270	220	188	28	3	8×φ25	614	400	100
150	350	300	250	218	30	3	8×φ25	674	450	135
200	400	360	310	278	34	3	12×φ25	818	500	180
250	450	425	370	332	36	3	12×φ30	969	550	207
300	500	485	430	390	40	4	12×φ30	530	560	400
350	550	550	490	448	44	4	16×φ34	1280	640	631
400	600	610	550	505	48	4	16×φ34	1450	640	900
450	650	660	600	555	50	4	20×φ34	1541	720	1013
500	700	730	660	610	52	4	20×φ41	1676	720	1166
600	800	840	770	718	56	5	20×φ41	1874	800	1258
700	900	955	875	815	60	5	24×φ48	2280	850	-
800	1000	1070	990	930	64	5	24×φ48	2420	700	-

主要零部件材料

型号	材料
	阀体、阀盖、阀瓣、阀杆	密封面	填料
Z40H-16T	铝青铜锡青铜锡青铜铝鎳青铜	堆焊铁基合金堆焊硬质合金本体材料四氟乙烯 PTFE 铁基合金	石棉石墨、柔性石墨、聚四氟乙烯铁基合金
Z40H-25T
Z40Y-16T
Z40Y-25T
Z40W-16T
Z40W-25T

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTM B148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987 )
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987 )
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTM B143-A110y No.1B/ZCuSn8Zn4
	ASTM B143-A110y No.1A/ZCuSn10Zn2
	ASTM B62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTM B148 UNS C83600
	ASTM B148 UNS C95400
	ASTM B148 UNS C95500
	ASTM B148 UNS C95800（BS1400: AB2）
	ASTM B148 UNS C95900
	ASTM B148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示Z41H/Y/W型国标青铜、铝青铜、镍-铝青铜楔式闸阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的Z41H/Y/W型国标青铜、铝青铜、镍-铝青铜楔式闸阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
