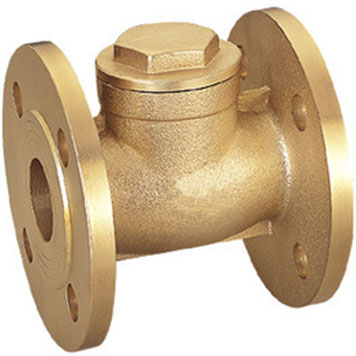

H44W Brass Flanged Swing Check Valve

H44W Brass Swing Flanged Check Valve

Nominal Pressure: 1.6 - 2.5 MPa
Working Fluid: Water
Working Temperature: -20 °C -150 °C

Dimensions

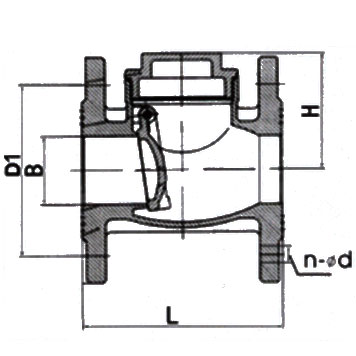

Dimensions of H44W Brass Swing Flanged Check Valve
DN (mm) SIZE L H D1 D n-Φd
50 2″ 216 219 125 72 4-Φ18
65 2-1/2″ 241 236 145 72 4-Φ18
80 3″ 283 249 160 72 8-Φ18
100 4″ 305 267 180 80 8-Φ18
125 5″ 381 291 210 100 8-Φ18
150 6″ 405 305 240 130 8-Φ22

Note: Sealing Material Brass
